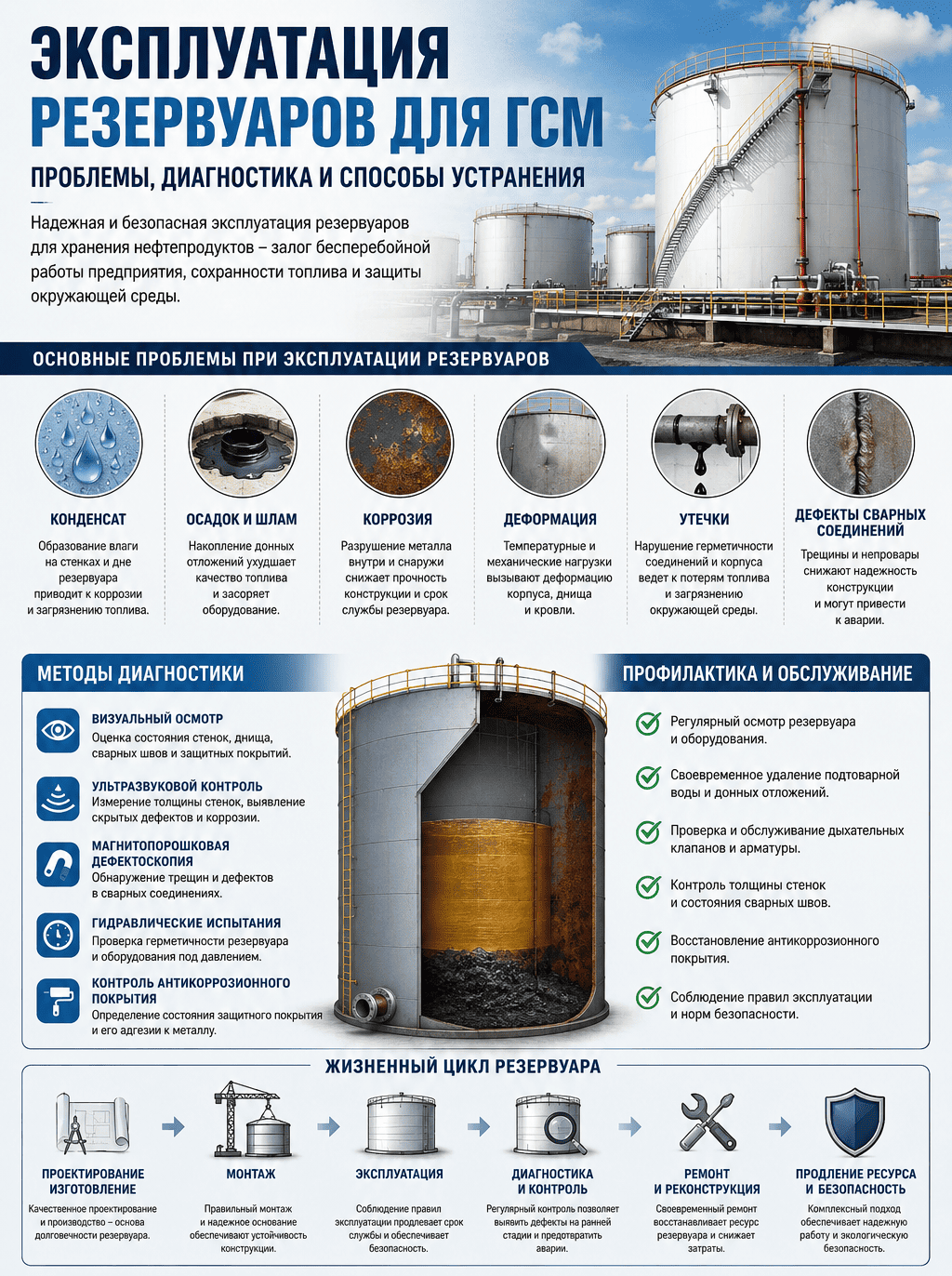

Експлуатація сталевих резервуарів для зберігання нафтопродуктів, бензину, дизельного палива, мастил та інших паливно-мастильних матеріалів супроводжується впливом механічних, хімічних, температурних й атмосферних факторів. У процесі експлуатації обладнання піддається природному зношуванню, корозії, циклічним навантаженням та впливу агресивного середовища, що може призвести до втрати герметичності, погіршення якості пального та виникнення аварійних ситуацій.
Що робити, коли більшість дефектів розвивається поступово й на початковому етапі практично непомітна? Регулярна діагностика технічного стану резервуарів, контроль металоконструкцій і своєчасне технічне обслуговування дозволяють виявити пошкодження до появи серйозних несправностей (протікання), продовжити термін служби обладнання та суттєво знизити витрати на його ремонт.
Особливо важливим є комплексний контроль резервуарів, що експлуатуються на автозаправних станціях, нафтобазах, промислових підприємствах, енергетичних об'єктах і складах ПММ. Порушення герметичності (резервуар тече) або відмова обладнання можуть призвести до забруднення довкілля, втрат нафтопродуктів, зупинки технологічних процесів, значних фінансових збитків і виникнення пожежонебезпечних ситуацій.
Практика експлуатації показує, що більшість серйозних пошкоджень резервуарів можна виявити ще на ранній стадії під час проведення планових технічних оглядів. Саме тому профілактичне обслуговування вважається одним із найефективніших способів збільшення строку служби сталевих ємностей і забезпечення промислової безпеки.
Фактори, що впливають на строк служби резервуарів для зберігання ПММ
Надійність та безпечність експлуатації резервуарів залежать не лише від якості виготовлення ємностей, а й від умов експлуатації, правильності монтажу, стану фундаменту, характеристик нафтопродуктів, справності технологічного обладнання та регулярності технічного обслуговування.
Навіть резервуар, виготовлений із якісної сталі відповідно до вимог нормативної документації, з часом піддається старінню металу. Швидкість зношування залежить від інтенсивності експлуатації, кліматичних умов, складу пального та ефективності антикорозійного захисту.
На довговічність резервуарів для зберігання нафтопродуктів впливають такі фактори:
- якість виготовлення металоконструкцій і зварних з'єднань;
- товщина стінок резервуара та марка сталі;
- наявність внутрішнього і зовнішнього антикорозійного покриття;
- тип нафтопродукту та його фізико-хімічні властивості;
- добові й сезонні перепади температури;
- кількість циклів заповнення та спорожнення резервуара;
- утворення конденсату і підтоварної води;
- вплив ґрунтових вод та електрохімічної корозії для підземних резервуарів;
- справність дихальної арматури та запобіжних клапанів;
- якість монтажу основи резервуара;
- своєчасне видалення донних відкладень;
- регулярність технічних оглядів.
Ігнорування планових оглядів, несвоєчасне очищення резервуарів, відсутність контролю товщини металу та порушення регламенту технічного обслуговування значно підвищують імовірність виникнення дефектів і скорочують строк безпечної експлуатації обладнання.
Утворення конденсату (резервуар «пітніє»)
Однією з найпоширеніших експлуатаційних проблем є утворення конденсату на внутрішніх поверхнях резервуара. Особливо інтенсивно цей процес відбувається навесні та восени, коли спостерігаються значні перепади температури навколишнього повітря.
Під час охолодження повітря, що знаходиться у вільному об'ємі резервуара, втрачає здатність утримувати вологу. Водяна пара осідає на внутрішніх стінках ємності у вигляді крапель, які поступово стікають на днище та утворюють шар підтоварної води.
За тривалої експлуатації навіть незначна кількість конденсату стає причиною прискореного розвитку внутрішньої корозії, погіршення якості пального та утворення донних відкладень.
Основні причини утворення конденсату:
- значні перепади температури між днем і ніччю;
- неповне заповнення резервуара та великий повітряний об'єм над паливом;
- надходження вологого атмосферного повітря через дихальну систему;
- несправність дихальних клапанів;
- тривале зберігання пального без оновлення запасів;
- підвищена вологість навколишнього середовища.
Наслідки накопичення конденсату:
- утворення підтоварної води;
- прискорена корозія внутрішніх поверхонь резервуара;
- погіршення якості бензину та дизельного палива;
- розвиток мікроорганізмів у дизельному паливі;
- утворення нафтошламу та донних відкладень;
- засмічення фільтрів і паливної апаратури;
- збільшення витрат на експлуатацію обладнання.
Способи запобігання: регулярне видалення підтоварної води, підтримання оптимального рівня заповнення резервуара, контроль справності дихальних клапанів, застосування сучасних антикорозійних покриттів і періодичне проведення піскоструминного очищення внутрішніх поверхонь резервуара.
Утворення осаду та забруднення пального
Під час тривалого зберігання нафтопродуктів на дні резервуара поступово накопичуються механічні домішки, продукти окиснення пального, частинки іржі, пісок, вода, парафінові та смолисті відкладення. Утворення донного осаду є природним процесом експлуатації, однак його накопичення суттєво погіршує якість пального та знижує ефективність роботи обладнання.
Найінтенсивніше донні відкладення утворюються за тривалого зберігання пального, регулярного надходження нових партій нафтопродуктів і наявності вільної води на дні резервуара. Додатковим фактором є окиснення вуглеводнів під час контакту з киснем повітря, що супроводжується утворенням смолистих сполук.
З часом товщина шару нафтошламу може досягати кількох сантиметрів. Це призводить до зменшення корисного об'єму резервуара, ускладнює точний облік пального та підвищує навантаження на насосне обладнання. Крім того, донні відкладення створюють сприятливі умови для розвитку корозійних процесів.
Основні причини утворення донних відкладень:
- низька якість пального, що надходить;
- потрапляння механічних домішок під час зливу нафтопродуктів;
- накопичення конденсату та підтоварної води;
- окиснення пального під час тривалого зберігання;
- корозія внутрішніх поверхонь резервуара;
- відсутність планового очищення ємності.
Наслідки забруднення резервуара:
- засмічення фільтрів і насосного обладнання;
- зниження продуктивності паливної системи;
- прискорений знос насосів, трубопроводів і запірної арматури;
- погіршення фізико-хімічних властивостей нафтопродуктів;
- підвищення експлуатаційних витрат;
- необхідність позапланового очищення резервуара.
Способи усунення: планове очищення резервуарів, видалення підтоварної води, встановлення фільтрів грубого очищення, контроль якості пального, що надходить, і регулярне технічне обслуговування резервуарного обладнання.
На практиці рекомендується періодично контролювати товщину донних відкладень. Це дозволяє своєчасно визначити необхідність очищення резервуара, уникнути погіршення якості пального та запобігти передчасному зносу технологічного обладнання.
Корозія внутрішніх і зовнішніх поверхонь резервуарів
Корозія є основною причиною скорочення строку служби сталевих резервуарів для зберігання нафтопродуктів. Саме корозійні процеси найчастіше призводять до зменшення товщини металу, втрати герметичності та необхідності проведення капітального ремонту або повної заміни резервуара.
Залежно від умов експлуатації розрізняють внутрішню, атмосферну та ґрунтову корозію. Кожен із цих видів має власні причини виникнення та швидкість розвитку, однак за відсутності належного захисту всі вони негативно впливають на надійність металоконструкції.
Внутрішня корозія найчастіше виникає в місцях накопичення підтоварної води та донних відкладень. Атмосферна корозія розвивається під впливом опадів, ультрафіолетового випромінювання та пошкодження лакофарбового покриття. Для підземних резервуарів найбільшу небезпеку становить електрохімічна корозія, яка виникає під дією ґрунтових вод і блукаючих струмів.
Основні причини розвитку корозії:
- наявність вологи та підтоварної води;
- пошкодження захисного антикорозійного покриття;
- контакт металу з агресивним середовищем;
- вплив ґрунтових вод і атмосферної вологи;
- електрохімічні процеси в ґрунті;
- відсутність або несправність системи катодного захисту;
- несвоєчасне видалення донних відкладень.
Наслідки корозії:
- зменшення товщини стінок і днища резервуара;
- утворення пітингової корозії;
- поява наскрізних дефектів;
- порушення герметичності ємності;
- витік нафтопродуктів;
- зниження несучої здатності металоконструкції;
- необхідність проведення дорогого ремонту або заміни резервуара.
Способи запобігання: застосування сучасних антикорозійних покриттів резервуарів, встановлення систем катодного захисту для підземних ємностей, регулярний контроль товщини металу ультразвуковими товщиномірами, своєчасне видалення підтоварної води та проведення планових технічних обстежень.
Слід враховувати, що швидкість корозії залежить не лише від умов експлуатації, а й від якості підготовки поверхні перед нанесенням захисних покриттів. Саме тому під час ремонту резервуарів особлива увага приділяється піскоструминному очищенню металу, вибору лакофарбових матеріалів і контролю товщини захисного шару.
Вплив температурних змін на резервуар
Під час експлуатації сталевий резервуар постійно зазнає температурних навантажень. При нагріванні метал і нафтопродукти розширюються, а при охолодженні — стискаються. Такі циклічні зміни відбуваються щодня, особливо в літній та зимовий періоди, поступово впливаючи на напружений стан металоконструкції.
Одночасно зі зміною температури змінюється і внутрішній тиск у резервуарі. Якщо дихальна арматура працює некоректно, всередині ємності може виникати надлишковий тиск або вакуум, що створює додаткові навантаження на корпус, покрівлю, днище та зварні з'єднання.
Особливо чутливими до температурних деформацій є резервуари великого об'єму, встановлені на відкритих майданчиках без теплоізоляції. За багаторічної експлуатації циклічні навантаження можуть спричиняти втому металу та появу мікротріщин.
Для зменшення впливу температурних навантажень рекомендується:
- регулярно перевіряти справність дихальних клапанів;
- контролювати швидкість заповнення та спорожнення резервуара;
- не допускати засмічення вентиляційних пристроїв;
- враховувати температурне розширення пального під час експлуатації;
- періодично перевіряти стан зварних швів і покрівлі резервуара.
Зміна геометрії корпусу належить до найбільш небезпечних експлуатаційних дефектів. Деформації виникають унаслідок перевищення розрахункових навантажень, порушення технології монтажу резервуара, нерівномірного просідання основи або неправильної роботи дихальної системи.
Навіть незначна зміна форми корпусу призводить до перерозподілу внутрішніх напружень у металоконструкції. Найбільші навантаження при цьому припадають на зварні шви, патрубки, опорні вузли та місця приєднання технологічного обладнання.
Для горизонтальних резервуарів найбільш характерними є прогини корпусу між опорами та локальні деформації обичайки. У вертикальних резервуарах частіше спостерігаються вм'ятини стінок, деформація покрівлі або нерівномірне просідання днища. Для підземних резервуарів додаткову небезпеку становить тиск ґрунту та високий рівень ґрунтових вод.
Основні причини деформації:
- надлишковий внутрішній тиск;
- утворення вакууму під час швидкого зливу пального;
- нерівномірне просідання фундаменту;
- помилки під час транспортування або монтажу;
- тиск ґрунту на підземний резервуар;
- механічні пошкодження корпусу;
- перевищення допустимого навантаження під час експлуатації.
Наслідки деформації:
- порушення геометрії резервуара;
- підвищені напруження у зварних швах;
- утворення тріщин і розгерметизація;
- прискорений знос металоконструкцій;
- скорочення строку безпечної експлуатації;
- необхідність проведення капітального ремонту.
Способи запобігання: дотримання вимог проєкту під час монтажу, улаштування надійної основи, контроль роботи дихальної арматури, дотримання допустимої швидкості заповнення та спорожнення резервуара, а також регулярний технічний огляд корпусу із застосуванням сучасних методів неруйнівного контролю.
Проблеми з герметичністю та витоки нафтопродуктів
Порушення герметичності резервуара є однією з найбільш небезпечних експлуатаційних проблем, оскільки навіть незначний витік нафтопродуктів здатний призвести до забруднення ґрунту та підземних вод, фінансових втрат, зупинки технологічного процесу та виникнення пожежонебезпечної ситуації. Найбільшому ризику піддаються резервуари, що експлуатуються понад 15–20 років без проведення капітального ремонту та технічного обстеження.
Розгерметизація може відбуватися поступово внаслідок корозійного зносу металу або раптово при пошкодженні зварних з’єднань, механічному впливі чи порушенні правил експлуатації. У більшості випадків дефекти виникають у місцях максимальних напружень — на зварних швах, патрубках, днищі, опорних елементах та фланцевих з’єднаннях.
Основні причини порушення герметичності:
- корозійне руйнування металу;
- дефекти зварних з’єднань;
- втома металу при тривалій експлуатації;
- механічні пошкодження корпусу;
- старіння прокладок, ущільнень і фланцевих з’єднань;
- деформація резервуара внаслідок неправильного монтажу або осідання основи.
Наслідки витоку нафтопродуктів:
- втрата пального та матеріальні збитки;
- забруднення довкілля;
- підвищення пожежної та екологічної небезпеки;
- необхідність аварійного ремонту;
- зупинка експлуатації резервуарного парку.
Способи запобігання: регулярний візуальний огляд корпусу, контроль стану зварних з’єднань, проведення гідравлічних випробувань, дефектоскопії, своєчасна заміна ущільнень та відновлення антикорозійного покриття.
Руйнування зварних з’єднань
Зварні з’єднання належать до найбільш відповідальних елементів сталевого резервуара. Саме вони сприймають значну частину механічних навантажень, що виникають під час заповнення та спорожнення ємності, температурних деформацій і впливу внутрішнього тиску. Порушення технології зварювання або тривала експлуатація можуть призвести до появи мікротріщин і зниження міцності конструкції.
Особливо небезпечними є втомні тріщини, що виникають унаслідок багаторазових циклів навантаження. На ранній стадії такі дефекти практично непомітні, однак з часом можуть призвести до повної розгерметизації резервуара.
Причини руйнування зварних з’єднань:
- низька якість виконання зварювальних робіт;
- циклічні навантаження під час експлуатації;
- температурні деформації металу;
- корозія в зоні зварного шва;
- вібрація насосного обладнання та трубопроводів;
- порушення технології виготовлення резервуара.
Методи контролю:
- візуально-вимірювальний контроль;
- ультразвукова дефектоскопія;
- магнітопорошковий контроль;
- капілярний контроль поверхневих тріщин;
- вакуумний контроль зварних швів.
Періодична перевірка зварних з’єднань дозволяє виявити дефекти на ранній стадії та виконати ремонт до виникнення аварійної ситуації.
Проблеми обліку та втрати пального
Під час експлуатації резервуарів нерідко фіксуються розбіжності між фактичною та розрахунковою кількістю нафтопродуктів. При цьому причиною втрат далеко не завжди є витік пального. На результати вимірювань впливають фізичні властивості нафтопродуктів, температура навколишнього середовища, точність вимірювальних приладів і стан резервуарного обладнання.
Об’єм бензину та дизельного пального змінюється при зміні температури, тому облік без температурних поправок може давати значні похибки. Додатковий вплив мають випаровування легких фракцій, помилки при калібруванні резервуара та несправність рівнемірів.
Основні причини втрат пального:
- температурне розширення та стискання нафтопродуктів;
- випаровування легких вуглеводневих фракцій;
- похибки вимірювальних систем;
- неправильне калібрування резервуара;
- несправність рівнемірів;
- помилки під час приймання та відпуску пального.
Для мінімізації втрат рекомендується:
- використовувати сучасні автоматизовані системи обліку;
- проводити регулярну повірку рівнемірів;
- враховувати температурні коефіцієнти при розрахунку об’єму;
- контролювати герметичність дихальної системи;
- своєчасно виконувати калібрування резервуарів.
Особливості експлуатації підземних резервуарів
Підземні резервуари для зберігання нафтопродуктів працюють у складніших умовах порівняно з наземними конструкціями. Окрім внутрішніх навантажень, на них постійно впливають тиск ґрунту, ґрунтові води, сезонне промерзання ґрунту та електрохімічні процеси. Тому до якості монтажу, антикорозійного захисту та технічного обслуговування таких резервуарів висуваються підвищені вимоги.
При високому рівні ґрунтових вод зростає ризик зовнішньої корозії та виникнення виштовхувальних зусиль. Для запобігання таким явищам резервуар закріплюють на залізобетонній основі, застосовують зовнішню гідроізоляцію, сучасні антикорозійні покриття та системи катодного захисту.
Під час експлуатації підземних резервуарів необхідно контролювати:
- стан зовнішнього захисного покриття;
- працездатність катодного захисту;
- наявність ґрунтових вод у зоні розміщення резервуара;
- герметичність корпусу та патрубків;
- стан оглядових колодязів і трубопроводів.
Регулярний технічний контроль дозволяє значно подовжити термін служби підземного резервуара та запобігти дорогому капітальному ремонту.
Методи діагностики технічного стану резервуарів
Регулярна діагностика резервуарів є обов’язковою умовою їх безпечної експлуатації. Своєчасне виявлення дефектів дозволяє запобігти аварійним ситуаціям, знизити витрати на ремонт і подовжити термін служби металоконструкцій. Обстеження проводиться як під час планового технічного обслуговування, так і перед капітальним ремонтом, реконструкцією або зміною умов експлуатації резервуара.
Вибір методу діагностики залежить від типу резервуара, його об’єму, терміну експлуатації, призначення та технічного стану обладнання.
Найпоширеніші методи діагностики:
- візуальний огляд внутрішніх і зовнішніх поверхонь;
- ультразвукове вимірювання товщини стінок і днища;
- ультразвукова дефектоскопія зварних з’єднань;
- магнітопорошковий і капілярний контроль зварних швів;
- гідравлічні випробування на герметичність;
- вакуумний контроль зварних з’єднань;
- геодезичний контроль осідання основи та деформації корпусу;
- контроль стану антикорозійного покриття.
За результатами обстеження складається технічний висновок, у якому визначається залишковий ресурс резервуара, необхідність ремонту, посилення конструкції або виведення обладнання з експлуатації.
Очищення резервуарів від нафтешламу та донних відкладень
У процесі експлуатації на внутрішніх поверхнях резервуарів поступово накопичуються нафтешлам, механічні домішки, вода, продукти корозії та смолисті відкладення. Їх наявність зменшує корисний об’єм ємності, погіршує якість збережених нафтопродуктів і збільшує навантаження на насосне обладнання.
Періодичне очищення резервуарів дозволяє відновити робочий об’єм ємності, забезпечити достовірний облік пального та підготувати резервуар до проведення технічної діагностики або ремонту.
Очищення резервуарів рекомендується у таких випадках:
- при накопиченні значного шару донних відкладень;
- перед проведенням капітального ремонту;
- при зміні виду нафтопродукту, що зберігається;
- після тривалого зберігання пального;
- перед виконанням дефектоскопії внутрішніх поверхонь.
Комплекс робіт включає видалення залишків нафтопродуктів, дегазацію резервуара, очищення внутрішніх поверхонь, видалення нафтешламу, промивання ємності та контроль якості виконаних робіт. Після очищення проводиться огляд металоконструкцій, що дозволяє своєчасно виявити приховані дефекти та осередки корозії.
Профілактика експлуатаційних проблем резервуарів
Практика експлуатації показує, що більшість несправностей можна запобігти за умови дотримання вимог технічної експлуатації та своєчасного обслуговування обладнання. Регулярний контроль технічного стану значно дешевший за аварійний ремонт або повну заміну резервуара.
| Захід | Призначення |
|---|
| Візуальний огляд резервуара |
Виявлення пошкоджень, корозії та деформацій |
| Контроль рівня підтоварної води |
Запобігання внутрішній корозії |
| Перевірка дихальних клапанів |
Захист резервуара від надлишкового тиску та вакууму |
| Вимірювання товщини стінок |
Контроль залишкового ресурсу металу |
| Очищення резервуара |
Видалення нафтешламу та механічних домішок |
| Контроль стану антикорозійного покриття |
Запобігання розвитку корозії |
| Перевірка герметичності з’єднань |
Попередження витоків нафтопродуктів |
Висновок
Регулярна діагностика, очищення, контроль корозії та своєчасне обслуговування дозволяють збільшити термін служби резервуарів для зберігання нафтопродуктів на десятки років, знизити ризик аварій і забезпечити безпечну експлуатацію обладнання.
