Монтаж резервуарів РГС — встановлення горизонтальних ємностей під ключ

 Резервуари горизонтальні сталеві (РГС) є ключовими елементами інфраструктури для зберігання палива, води, зрідженого газу та інших рідин. Надійність та довговічність усієї системи безпосередньо залежать від правильності їх встановлення.

Монтаж резервуарів РГС — це складний та багатоетапний процес виконання будівельно-монтажних робіт, що вимагає суворого дотримання будівельних норм, проектної документації (ППР) та правил безпеки (ПБ).

1. Технічна підготовка та проектування монтажу РГС

Успішний монтаж сталевого резервуара починається задовго до доставки резервуара на об'єкт. На цьому етапі закладається основа всієї роботи, що гарантує довгострокову та безпечну експлуатацію.

1.1. Аналіз проектної документації та умов майданчика

Перед початком робіт необхідно ретельно вивчити проект виконання робіт (ПВР), креслення та проектно-кошторисну документацію (ПКД). Ключові аспекти, які необхідно перевірити:

• Тип резервуара: РГСН (наземний) або РГСП (підземний). Тип визначає глибину котловану, вимоги до гідроізоляції та несучої конструкції, а також методи кріплення.
• Об'єм та габарити: Об'єм резервуарів РГС варіюється від 3 м³ до 100 м³ (стандартні), що впливає на вибір вантажопідіймальної техніки та розміри монтажного майданчика.
• Ґрунтові умови: Інженерно-геологічні вишукування визначають несучу здатність ґрунту. Це критично важливо для проектування фундаменту або привантажувальної плити. Якщо ґрунти пучинисті чи просадкові, потрібне додаткове зміцнення.
• Наявність комунікацій: Перевірка розташування існуючих підземних та надземних інженерних мереж (кабелі, трубопроводи, водопостачання).

1.2. Підготовка монтажного майданчика

Монтажний майданчик має бути спланований та підготовлений для забезпечення безпеки та ефективності робіт. Усі будівельні роботи повинні відповідати вимогам охорони праці:

1. Планування території: Вирівнювання майданчика (вертикальне планування), облаштування тимчасових під'їзних шляхів (доріг) для руху важкої техніки (крани, трали).
2. Облаштування складу: Організація місця для тимчасового зберігання секцій, комплектуючих, металоконструкцій та технологічного обладнання відповідно до умов зберігання (захист від опадів, запобігання пошкодженням).
3. Енергопостачання: Підведення тимчасових ліній електроживлення 380/220 В для зварювального обладнання, освітлення та інструменту.
4. Встановлення вантажопідіймальних механізмів: Визначення місця стоянки та зони роботи крана з урахуванням максимального вильоту стріли, вантажопідйомності та ваги найважчого елемента — корпусу резервуара.

2. Монтаж наземних горизонтальних резервуарів (РГСН)

Наземні резервуари РГСН встановлюються на спеціальні опорні конструкції (сідла або стійки), які базуються на підготовленому фундаменті. Цей тип монтажу є більш відкритим і вимагає ретельного контролю геометрії опор для рівномірного розподілу навантаження.

2.1. Влаштування фундаменту резервуару та опорних конструкцій

Надійний фундамент запобігає деформації резервуара та забезпечує його стійкість під час заповнення та спорожнення:

• Фундамент: Як правило, виконується у вигляді монолітної залізобетонної плити або стрічкового фундаменту, які розраховуються з урахуванням ваги порожнього резервуара, ваги продукту, що зберігається, та снігових/вітрових навантажень.
• Опори: Встановлення металевих сідлоподібних опор (для невеликих РГС) або стійкових опор (для великих об'ємів), які кріпляться до фундаменту **анкерними болтами** з контролем затягування. Кількість та тип опор суворо регламентуються проектом.
• Перевірка горизонтальності: Після встановлення опори суворо вивіряються за висотою та горизонтальністю з використанням геодезичних приладів. Допустимий перепад по висоті не повинен перевищувати 5 мм на всю довжину резервуара, що є критичним для рівномірного розподілу навантаження.
• Антикорозійний захист: Поверхня опор, що контактує з резервуаром, покривається амортизуючим матеріалом (наприклад, гумовими прокладками) для запобігання стиранню та додатково захищається від корозії.

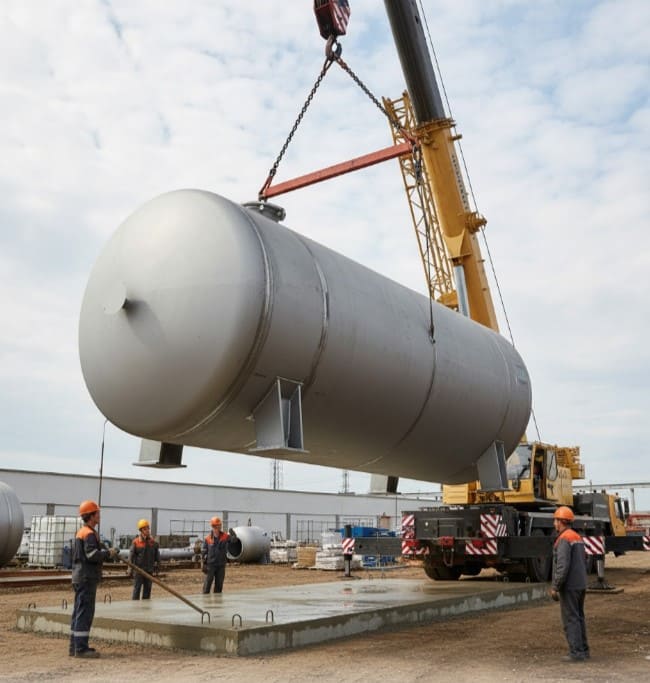

2.2. Підйом, встановлення ємності та закріплення

Це ключовий та найбільш відповідальний етап, що вимагає суворого дотримання правил стропування та переміщення вантажів:

1. Стропування: Корпус резервуара, який доставляється на об'єкт у готовому вигляді, стропується з використанням траверс або спеціальних текстильних строп. Стропування здійснюється лише за передбачені проектом **монтажні вуха** або бандажі.
2. Підйом та опускання: Кран підіймає РГС на проектну висоту та акуратно опускає на опорні конструкції. Усі маніпуляції повинні проводитися плавно, без ривків.
3. Центрування та закріплення: Резервуар центрується по осях опор. Фіксація здійснюється за допомогою зварювання (приварювання опор до корпусу) або спеціальних хомутів. Важливо: перед остаточним закріпленням необхідно переконатися, що ємність не має напруги та деформацій, викликаних підйомом та встановленням.

3. Монтаж підземних горизонтальних резервуарів (РГСП)

Підземні резервуари РГСП встановлюються у спеціально підготовлений котлован і вимагають особливої уваги до гідроізоляції, антикорозійного захисту та забезпечення стійкості проти спливання.

3.1. Підготовка котловану та бетонної основи

1. Розробка котловану: Розміри котловану повинні перевищувати габарити резервуара для забезпечення зручності монтажних та ізоляційних робіт (зазвичай запас 0.7–1.0 м з кожного боку). Кути укосів повинні відповідати типу ґрунту.
2. Дренаж: На дні котловану часто облаштовується дренажний шар з щебеню або піску для відведення поверхневих та ґрунтових вод.
3. Бетонна плита (Якір): Заливається монолітна залізобетонна плита (якір), яка слугує не лише основою, а й запобігає спливанню резервуара за високого рівня ґрунтових вод. У плиту закладаються **анкерні пристрої** (вуха, скоби) для кріплення стяжних ременів або ланцюгів.
4. Гідроізоляція: Основа обробляється гідроізоляційними матеріалами (гідросклоізол, бітумні мастики).

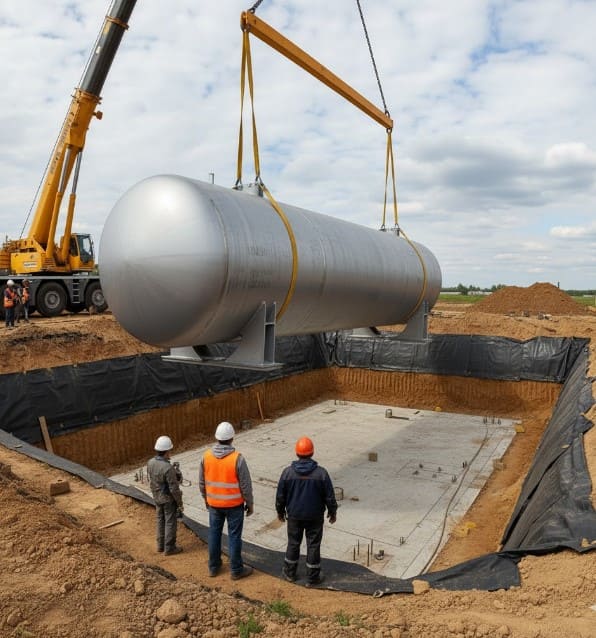

3.2. Посилений захист та встановлення корпусу

• Антикорозійний захист: Перед опусканням у котлован корпус РГСП повинен мати посилену заводську антикорозійну обробку (полімерні покриття, бітумно-полімерні мастики або склопластик). У разі пошкодження заводського покриття, на монтажному майданчику наноситься додатковий ізоляційний шар з контролем товщини.
• Опускання та кріплення: Резервуар опускається на бетонну основу та закріплюється за допомогою сталевих тросів або бандажів до анкерних пристроїв у плиті. **Правильне закріплення** (якорення) є критично важливим для запобігання зміщенню та спливанню при експлуатації.
• Контроль та обсипання: Після встановлення та підключення комунікацій РГСП обсипається піщано-гравійною сумішшю або чистим піском. Обсипання проводиться шарами (не більше 30 см) з обов'язковим пошаровим трамбуванням, щоб виключити пошкодження захисного покриття та деформацію корпусу від нерівномірного тиску ґрунту.

4. Підключення технологічних комунікацій та обладнання

Після фіксації резервуара починається монтаж обв'язки — системи трубопроводів та обладнання, що забезпечують безпечну та ефективну експлуатацію.

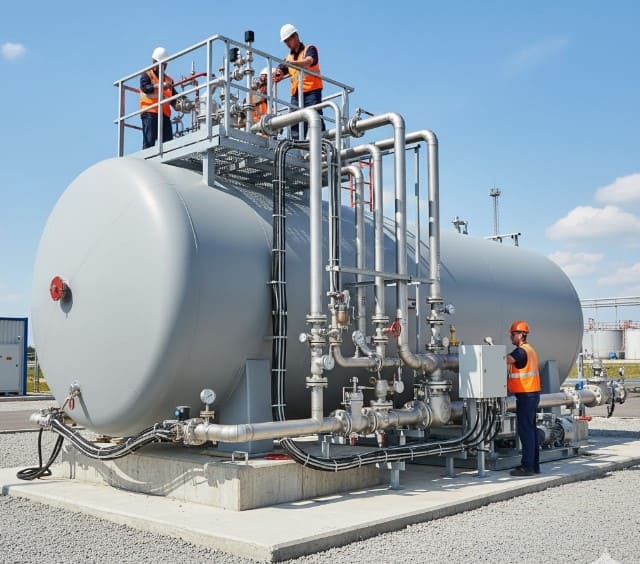

4.1. Монтаж трубопроводів та арматури

Система трубопроводів включає лінії прийому нафтопродуктів, видачі, деаерації (газовідвід) і, за необхідності, рециркуляції. Трубопроводи прокладаються з урахуванням температурних деформацій та компенсації:

• Підключення патрубків: Трубопроводи приєднуються до патрубків на горловині резервуара через фланцеві або зварні з'єднання. Усі зварні шви мають бути проконтрольовані.
• Встановлення запірної арматури: На всіх технологічних лініях встановлюються крани, засувки, клапани, передбачені проектом, із забезпеченням доступу для обслуговування резервуару нафтопродуктів.
• Система деаерації: Обов'язкове встановлення **дихальних клапанів**, які регулюють тиск усередині ємності (запобігають утворенню вакууму або надлишкового тиску). Для РГСП монтаж клапанів здійснюється у горловині, розташованій на поверхні землі.

4.2. Встановлення допоміжного обладнання та КВП

Залежно від призначення РГС, встановлюється наступне резервуарне обладнання:

• Насоси та лічильники: Встановлення занурювальних або зовнішніх насосних агрегатів, а також витратомірів для обліку продукту.
• Контрольно-вимірювальні прилади (КВП): Монтаж рівнемірів (наприклад, поплавкових або магнітострикційних), датчиків температури, манометрів.
• Сходи та майданчики: Для наземних РГСН — встановлення сходів та оглядових майданчиків для зручного доступу до горловини та обслуговування арматури.
• Система обігріву: Для зберігання в'язких продуктів (мазут, бітум) монтується система обігріву (парова, електрична чи водяна).

5. Випробування, антикорозійний захист та введення в експлуатацію

Завершальний етап монтажу резервуару — це обов'язкова перевірка герметичності та міцності конструкції, а також остаточна обробка для забезпечення заявленого терміну служби.

5.1. Гідравлічні та пневматичні випробування

Випробування резервуарів проводяться згідно з нормативними документами (ДСТУ, ГОСТ, ПБ) з метою перевірки якості зварних швів та цілісності корпусу:

1. Випробування на міцність (гідравлічне): Резервуар заповнюється водою до проектного рівня. Час витримки під навантаженням необхідний для визначення відсутності деформацій та протікань. Температура води не повинна бути нижчою за +5 °C.
2. Випробування на герметичність (пневматичне): Корпус резервуара заповнюється повітрям або інертним газом під надлишковим тиском (зазвичай 0,02–0,05 МПа). Зварні шви та з'єднання перевіряються мильним розчином або спеціальними течошукачами.
3. Контроль якості зварних швів: Обов'язковий неруйнівний контроль (УЗК, рентген) найбільш відповідальних зварних швів до проведення випробувань.

5.2. Здача об'єкта та документація

Після успішного завершення випробувань та фінішної антикорозійної обробки, резервуар готовий до здачі в експлуатацію:

• Оформлення актів: Складається акт приймання-передачі монтажних робіт з цінами, акт випробувань на герметичність та акти огляду прихованих робіт (фундамент, обсипання, ізоляція).
• Передача документації: Замовнику передається повний пакет виконавчої документації, включаючи паспорт резервуара, сертифікати на матеріали, схеми зварних швів, результати неруйнівного контролю та інструкцію з експлуатації.

6. Питання-Відповідь: Особливості монтажу РГС

Q: У чому головна відмінність монтажу РГСН від РГСП?

A: Головна відмінність полягає у типі основи та необхідності якорення. Для РГСН потрібен рівний залізобетонний фундамент з опорами. Для РГСП необхідний котлован, армована бетонна плита-якір для запобігання спливанню (виштовхуванню ґрунтовими водами) та обов'язкова посилена гідроізоляція корпусу перед обсипанням ґрунтом.

Q: Які вимоги пред'являються до обсипання підземних резервуарів?

A: Обсипання РГСП повинно проводитись чистим, неагресивним, однорідним матеріалом (пісок, піщано-гравійна суміш) без каміння та будівельного сміття, щоб не пошкодити антикорозійне покриття. Обсипання ведеться пошарово (шарами не більше 30 см) з обов'язковим ретельним трамбуванням.

Q: Чи дозволяється встановлювати резервуари для води на звичайний ґрунт без фундаменту?

A: Ні, це категорично заборонено. Пожежний резервуар повинен бути встановлений на фундамент або основу, конструкція якої розрахована з урахуванням ваги резервуара та продукту, що зберігається, а також зовнішніх навантажень. Недотримання цієї вимоги призведе до просідання, деформації та руйнування корпусу або зварних швів.

Q: Як монтують рулонні резервуари?

A: Монтаж вертикальних резервуарів РВС здійснюють полістовим методом або рулонуванням. Суть методу полягає в тому, що елементи резервуара РВС: полотнища стінки, днища та елементи даху — виготовляються і зварюються на заводі до максимально можливих розмірів, а потім згортаються в транспортні рулони. На будівельному майданчику ці рулони розгортаються і зварюються лише по мінімальній кількості монтажних швів.

Q: Як перевірити якість зварних швів на монтажному майданчику?

A: Контроль якості зварних швів проводиться методами неруйнівного контролю, такими як ультразвуковий контроль (УЗК) та візуально-вимірювальний контроль (ВВК). На відповідальних ділянках або при роботі з агресивними продуктами може застосовуватись рентгенографія.

Q: Яка загальна вартість монтажу резервуару?

A: Щоб отримати точну кошторисну вартість, необхідно надіслати запит безпосередньо компанії "Схід-Будконструкція", яка спеціалізується на виготовленні та монтажі резервуарів, надавши технічне завдання або проєкт резервуару.
