Грановані опори освітлення (восьмигранні, багатогранні): конструкція та ціна

Гранчасті конічні опори освітлення ОГК — це багатогранні сталеві освітлювальні конструкції для встановлення світильників на автомобільних дорогах, пішохідних переходах, вулицях, парковках, у житлових кварталах, промислових і комерційних зонах. Завдяки формі з поздовжніми ребрами жорсткості такі опори мають високу стійкість до вітрових та експлуатаційних навантажень за порівняно невеликої маси конструкції.

Грановані опори освітлення: виробництво та конструкція

Виробництво багатоганних опор здійснюється на сучасному обладнанні відповідно до вимог ДСТУ EN 40-2 та розрахункових навантажень конкретного регіону експлуатації. Це забезпечує надійність конструкцій у різних кліматичних та експлуатаційних умовах.

Силові та несилові опори відрізняються конструктивними параметрами: товщиною стінки металу, діаметром ствола, розмірами фланцевого з’єднання та несучою здатністю. Конструкція підбирається індивідуально з урахуванням маси світильників, кабельних ліній, а також вітрових і снігових навантажень.

Опори типу ОГК виготовляються з листової сталі методом гнуття з подальшим автоматичним зварюванням поздовжнього шва. Така технологія забезпечує точну геометрію виробу та високу міцність зварного з’єднання.

Після механічної обробки вироби проходять гаряче цинкування відповідно до ДСТУ EN ISO 1461. Цинкове покриття захищає метал від корозії та значно збільшує строк експлуатації опор навіть в умовах підвищеної вологості та агресивного зовнішнього середовища.

Висота опор ОГК та конструктивні особливості

Висота опор освітлення, так само як і потужність електроосвітлювальних приладів впливають на ступінь освітленості. Само собою зрозуміло, що освітлювальне обладнання для парків та скверів, автомагістралей та торгових центрів повинно бути встановлено на різній висоті та бути малозатратним в обслуговуванні та підтримці зовнішнього вигляду. Але головне - це забезпечити оптимальне поєднання фотометричних характеристик освітлювальної установки, зручності в експлуатації, сучасного дизайну та високого ступеня захисту від впливів навколишнього середовища.

Конструктивні варіанти введення кабелю живлення

• Опори під СІП — передбачають верхнє підключення самонесучого ізольованого проводу.
• З підземним кабельним вводом — оснащуються ревізійними люками та клемними вузлами для безпечного підключення.

Опори освітлення грановані типу ОГК, ОГКф, ОГС

Грановані конічні опори (ОГК), силові фланцеві опори (ОГС, ОГКф) являють собою порожнисті конічні восьмигранні конструкції пірамідальної форми, тобто опора є зрізаним конусом, діаметр якого зменшується від основи до вершини. Така геометрична будова є оптимальним рішенням для рівномірного розподілу навантаження вздовж усього стовбура та забезпечує високу стійкість конструкції.

Несилові опори виготовляють зі сталевих листів товщиною 3 мм, а силові опори освітлення ОГС — зі сталі товщиною 4 мм.

Силові фланцеві опори (ОГКф) відрізняються від несилових підвищеною несучою здатністю та розраховані не лише на встановлення світильників, а й на сприйняття додаткових навантажень від кабельних ліній СІП, дорожніх знаків, камер відеоспостереження та іншого обладнання. Завдяки посиленій конструкції та монтажу на закладний фундамент вони забезпечують високу міцність, стійкість до вітрових навантажень і можуть використовуватися як ліхтарні стовпи на сонячних батареях. Купити силові фланцеві опори освітлення від виробника можна для міських вулиць, автомобільних доріг, промислових підприємств, АЗС, паркувальних майданчиків та інших об'єктів, де потрібна надійна металева опора з підвищеною несучою здатністю.

Восьмигранні опори відрізняються між собою висотою (4–12 м) і розмірами фланця (ОГКф). Існують маркування опор від ОГК-4 до ОГК-12, де цифра означає висоту в метрах, а літери — тип конструкції (ОГК — опора гранована конічна, Ф — фланцева). Крім того, випускаються моделі із заглибленням у ґрунт і фланцевого типу: ОГК-4, ОГК-5, ОГК-6, ОГК-7, ОГК-8, ОГК-10 та ін.

Переваги восьмигранних опор перед іншими видами

Восьмигранні опори освітлення зі світильниками однаково добре освітлюють невеликий приватний двір та всю вулицю. Вони не тільки освітлюють (в цьому їх, звичайно, основне завдання), але, маючи оригінальний зовнішній вигляд, сучасний дизайн (шестигранної, восьмигранної, багатогранної форми перетину), радують око та створюють гарний настрій. Переваги багатогранної конструкції полягають не тільки в їх красивому зовнішньому вигляді, але й у високій надійності опор для освітлення з цинковим покриттям на противагу залізобетонним стовпам СВ.

Також великим плюсом є можливість виготовлення багатогранних сталевих опор (polygonal poles) висотою до 40 метрів: прожекторні щогли, освітлювальні вишки, антени WiFi, вишки зв'язку, щогли блискавкозахисту, блискавкоприймачі.

Висновок:

1. Оцинковане покриття довговічне, що стало можливо завдяки застосуванню у виробництві методу гарячого оцинкування.
2. Грановані конструкції надійні, стійко захищені від вітрових, ожеледних та вібраційних навантажень. Проектні характеристики стійок МГС дозволяють застосовувати їх для прокладання повітряних ЛЕП.
3. Ціна зберігається конкурентно низькою незважаючи на те, що в ході виробництва використовуються виключно передові технології та сучасне імпортне обладнання.

Технологія виробництва та матеріали

Здавна опори освітлення виконують важливу функціональну роль і є невід'ємним елементом архітектури міста, підкреслюючи її характер завдяки загальній художній формі, декоративному оформленню, використаним матеріалам та оздобленню. Оскільки опори вуличного освітлення традиційно виготовлялися з довговічних матеріалів — чавуну, сталі, бронзи, природного каменю та бетону, — вони мають тривалий термін служби.

Останніми роками в Україні металеві грановані опори виготовляють методом пресування зі сталевого листа. Зазвичай така опора має конічну форму та багатогранний переріз. Вона штампується з двох поздовжніх половин, які потім зварюються між собою. У результаті отримується легка, міцна й елегантна конструкція, переріз якої поступово зменшується до вершини.

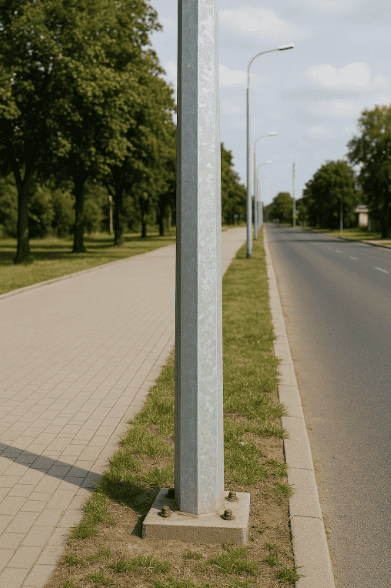

Конструктивно опора освітлення ОГК має конічну форму та налічує шість або вісім граней. Приблизно за пів метра від нижнього фланця розташований спеціальний люк із кришкою, який забезпечує доступ для монтажу та обслуговування електрокомутувального обладнання. У нижній частині також передбачений фланець розміром 340×340 мм із чотирма отворами діаметром 30 мм (міжосьова відстань — 220 мм), призначений для встановлення та кріплення металевої опори до бетонного фундаменту за допомогою анкерних деталей.

У верхній частині діаметр опори становить 65 мм. Верхній отвір призначений для встановлення кронштейнів вуличних світильників. Діаметр труби кронштейна може бути 40, 42 або 48 мм, виліт — 0,5 м, 1 м, 1,5 м або 2 м. Кількість ріжків становить 1, 2, 3 або 4. Кріплення кронштейна до опори здійснюється шляхом затягування радіальних болтів, розташованих у верхній частині ліхтарного стовпа.

Характеристики багатогранних опор освітлення ПО (аналог ОГК)

Установка та експлуатація опор ОГК

Опори з оцинкованої сталі всередині порожнисті, що забезпечує легкість монтажу зовнішнього освітлення, а також наявність порожнини всередині полегшує прокладку кабелю живлення до світильників. Монтажна коробка або розподільний щит встановлюється на спеціальному кріпленні, доступ до яких здійснюється через лючок знизу.

Монтаж опор освітлення проводиться різними способами: безпосередньо закопуванням в грунт (коли стійка без фланця) та шляхом фланцевого закріплення на попередньо встановлений фундамент з закладними деталями. Стійки довжиною до 12 метрів виготовляються цільними, без єдиного поперечного стику, що надає додаткову перевагу цільнозварній конструкції. Щогли висотою понад 12 метрів для зручності транспортування поставляються в розібраному вигляді. Нижні та верхні частини, а також кронштейни світильників збираються на місці проведення монтажних та пусконалагоджувальних робіт.

Умови експлуатації опор освітлення

• температурі навколишнього повітря – до мінус 40°С;
• допустима швидкість вітру – вітрові навантаження для I-IV вітрових районів України, тип місцевості А відповідно до СНиП 2.01.07-85;
• обледеніння – для I-V ожеледних районів згідно з СНиП 2.01.07-85;
• стійкість до агресивних середовищ – для експлуатації в неагресивних, слабоагресивних та середньоагресивних повітряних середовищах (проводиться нанесення антикорозійного покриття: гаряче цинкування).

Можливі місця установки опор освітлення по вітрових районах:

Відмінність в умовах експлуатації металевих опор мають на увазі, що для їх виробництва повинні використовуватися матеріали різної міцності та товщини. Різної як по міцності використовуваного в них металу, так і по міцності конструкції. Сучасні технології дозволяють підібрати тип матеріалу, що підходить до будь-якого рівня вимог. Жорсткість опори може бути підвищена не тільки шляхом збільшення товщини металу з 3мм до 4мм та діаметра багатогранного перетину, але й шляхом застосування іншої марки сталі зі Ст3 до 09Г2С.

Як замовити грановані опори освітлення з доставкою

Компанія займається виготовленням багатогранних опор ЛЕП та освітлення, тому наші ціни нижчі, ніж у посередників. Купуючи у виробників, ви економите від 10% до 30% від середньоринкової вартості. Нескладно порахувати вигоду при замовленні оптової партії.

Процес оформлення замовлення та консультації

Знайти на сайті сторінку з обраною характеристикою та ціною не складе особливих труднощів. Покупець зможе ознайомитися з детальним описом опор освітлення та технічними даними в розділі КРЕСЛЕННЯ, а в розділі ФОТО подивитися фотографії реалізованих проектів.

Наш сайт пропонує подивитися каталог опор освітлення, який містить технічні характеристики, розміри (5 метрів, 6 метрів, 7 метрів, 8 метрів, 9 метрів, 10 метрів, 11 метрів, 12 метрів), вагу конструкції. Низькі ціни є вигідною пропозицією нашого українського підприємства. Не знаєте, які опори освітлення купити? Тут Ви можете уточнити технічні дані, подивитися фотографії та креслення опор освітлення та вибрати кращу пропозицію від українського постачальника.

Ось, мабуть, і все, що ми збиралися розповісти про продукцію виробничої компанії "Схід-будконструкція". Від щирого серця сподіваємося, що викладений в огляді матеріал допоможе Вам, шановні покупці, правильно зорієнтуватися в морі освітлювальної продукції, яку пропонує споживачеві сучасний український ринок. Ну, а комусь навіть дозволить вибрати конкретну фірму-виробника, а може бути і конкретну модель опори освітлення.

Доставка по регіонах України

Зверніть увагу, що у нас ви зможете відразу замовити і доставку. Скориставшись цією послугою, ви заощадите свій час на пошук відповідного транспорту. Залишилися питання по асортименту? Потрібна наша допомога у виборі? Потрібна оптова партія опор освітлення? Зверніться до наших фахівців за вказаними телефонами.
