Освітлювальні стовпи складаються з кількох основних елементів:
- Надземна частина — металева несуча опора з кронштейном для світильника або прожектора.
- Підземна частина — залізобетонний або гвинтовий фундамент з анкерними елементами.
- Електричне оснащення — кабельна мережа, клемні коробки, вуличні ліхтарі.
- Система захисного заземлення — відповідно до вимог ДСТУ та ПУЕ.
Вибір типу фундаменту має вирішальне значення для стійкості, безпеки та довговічності освітлювальної конструкції. Найпоширеніші варіанти: залізобетонні основи з анкерними групами, закладні металеві деталі, пальово-гвинтові фундаменти (для складних ґрунтів).
Вартість монтажу опори освітлення залежить від кількох факторів:
- Тип фундаменту: гвинтовий, бетонний або анкерний.
- Розміри та вага стовпа: вищі та важчі опори потребують більш масивного фундаменту.
- Ґрунтові умови: складний рельєф чи нестабільні ґрунти збільшують витрати.
- Масштаб робіт: кількість опор та протяжність ліній впливають на загальний бюджет.
Повна вартість зовнішнього електроосвітлення може відрізнятися від одиничної розцінки на монтаж вуличних світильників, оскільки в облік беруться об'єми робіт, які необхідно зробити і певна кількість матеріалів, які треба закупити. Чим більше об'єму електромонтажних робіт, тим менше буде ціна за монтаж одного стовпа і навпаки! Ціноутворення залежить від видалення місця проведення електромонтажу від міста Київ, наявності додаткових робіт, що враховується в кошторисі на будівництво.

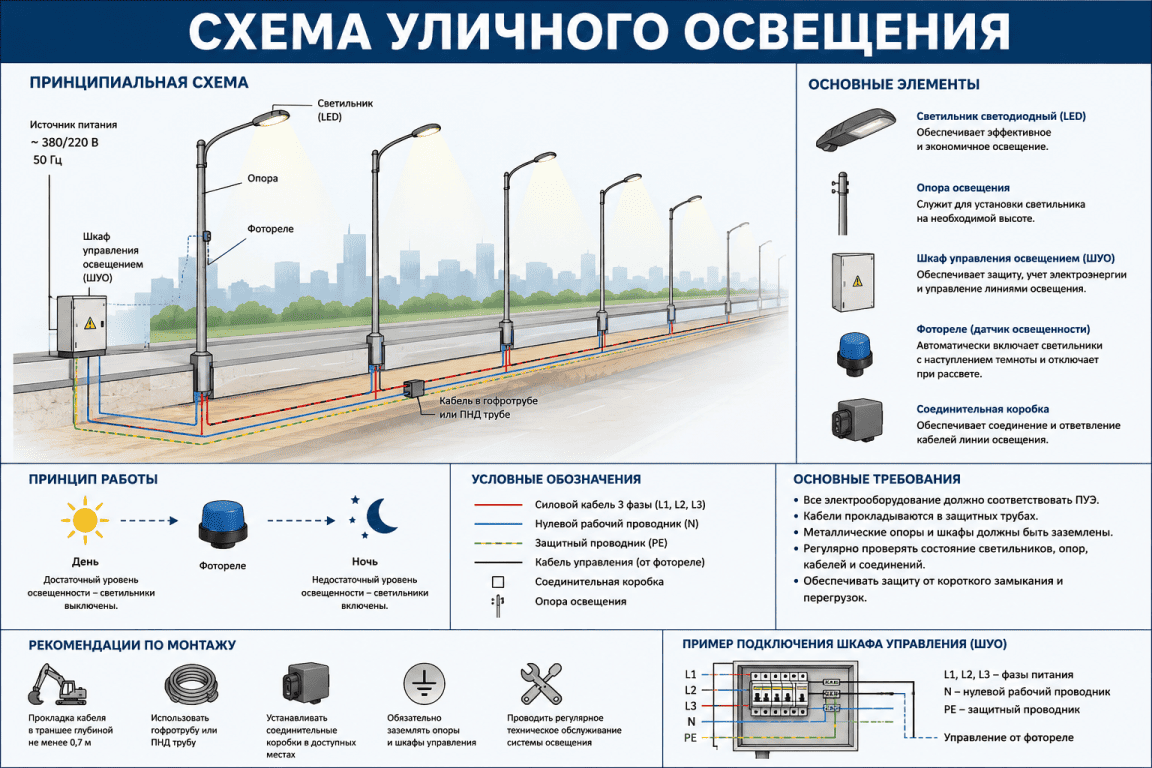

Важливим кроком в монтажу вуличного освітлення є розробка проекту, в якому враховуватиметься рельєф локації, необхідна міра освітленості, необхідна потужність освітлювальних електроприладів, довжина і переріз кабельних ліній, кількість встановлюваного устаткування, система захисту і управління, спосіб електромонтажу системи вуличного освітлення, спосіб електрозабезпечення (повітряний спосіб або прокладення кабелю в землі).
Монтаж металевих опор освітлення виконується за певними правилами, в принципі, вони нічим не відрізняються від норм встановлення звичайних бетонних стовпів. Перед початком монтажу освітлювального устаткування необхідно розробити проект виробництва робіт ППР, технологічну карту, погоджувати техдокументацию з відповідальними організаціями і отримати дозвіл на земельні роботи для прокладення кабелю під землею. Це важливо щоб не пошкодити раніше закладені інженерні системи, якщо такі є присутніми в землі. Для цього робиться вивчення геооснови і нанесення на неї вибраної системи електрокомунікацій опор зовнішнього освітлення.
Розміри фундаменту під освітлювальну опору залежить від висоти установки світильника, ваги встановленого устаткування. Встановлювати прилади зовнішнього освітлення треба з дотриманням норм безпеки і вимог СНиП, так, щоб не пошкодити існуючі комунікації і узабезпечити підземні електричні лінії від можливого ушкодження.
Технологія монтажу опор освітлення. Ціна робіт
Вартість установки опори освітлення, ціну фундаменту і заставної деталі уточнюйте по контактному телефону. Загальна вартість робіт розраховується в залежності від склада будівельних робіт і технології монтажу.
Сам процес встановлення стовпів включає наступні етапи:
- риття траншеї;
- зачистка траншеї для укладання кабелю;

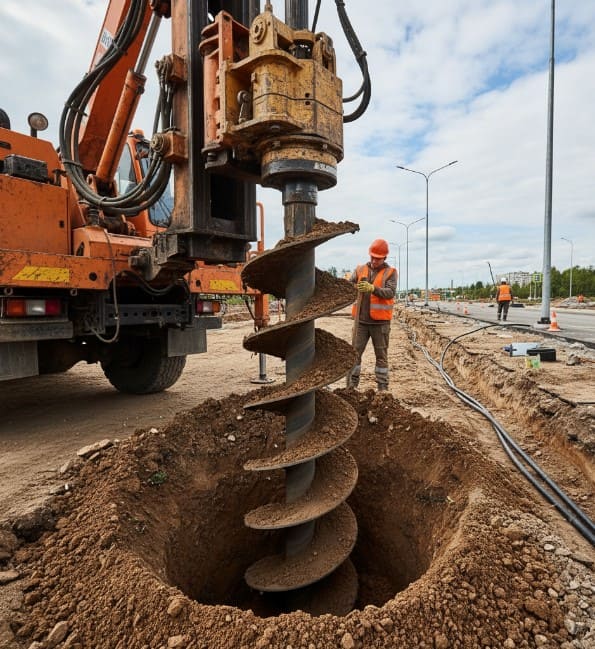

- буріння отвору під фундаменти опори зовнішнього освітлення;
- монтаж закладних деталей і заливка фундаменту під опори освітлення;
- прокладення електричних кабелів і перевірка ізоляції;
- монтаж опор освітлення на отверділий фундамент;
- засипка землею траншеї з укладанням сигнальної стрічки.
Після установки опор зовнішнього освітлення робиться монтаж оголовников освітлювальних опор, світлових приладів і підключення до електромережі.
Електромонтажні роботи, пов'язані з укладанням кабелю в землю і риттям котлованів під фундаменти вуличних опор, вимагається починати тільки після отриманих дозволів на земельні роботи. Для прокладення кабелю в землі потрібно зробити розмітку території, де буде робиться укладання кабелю і встановлені фундаменти під опори зовнішнього освітлення. Виконати земельні роботи екскаватором, прокласти труби, які надійно захистять кабель від механічних ушкоджень. Коли буде встановлена опалубка під заливку фундаменту і зварені арматурні грати, треба потурбуватися про введення комунікацій, таких як електричні кабелі. Для цього необхідно закріпити до арматурних грат труби потрібного діаметру для прокладення кабелів.
Що стосується глибини фундаменту, то треба знати глибину промерзання грунту в конкретній місцевості і розміри анкерної деталі для кріплення опори освітлення. Фундамент заливається на 300 мм нижче. Глибина укладання кабелю в газонній частині має бути не менше 0,8 метра від відмітки землі, але при прокладенні кабелю під дорогою, глибина його монтажу має бути не менше 1,25 метра.
Фундамент під опору освітлення

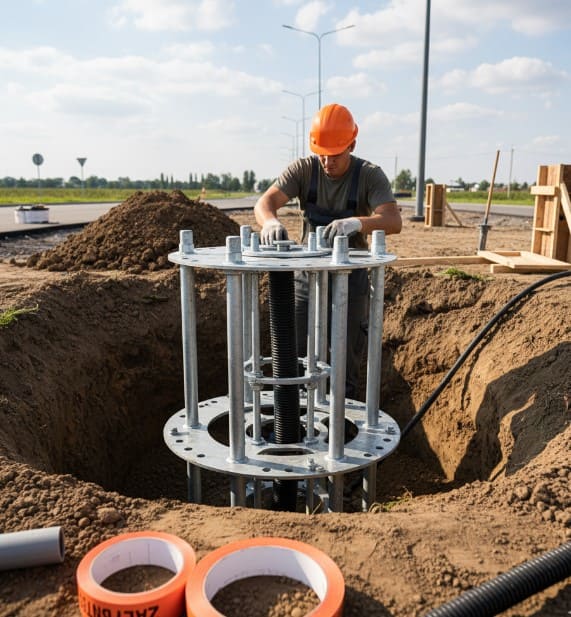

Розміри і конструкції фундаментів для гранованих конічних опор, для круглих конічних опор, для багатогранних силових опор розрізняються. Перед заливкою фундаменту, передбачається спочатку установка фундаментних закладних елементів в пробурені ямобуром отвори. Щоб забезпечити підведення до опор живлячих кабелів, у фундаменти під опори освітлення при бетонуванні закладаються трубчасті кабельні введення. Розміри фундаменту вибираються залежно від навантажень, відповідно до умов експлуатації. Заливка бетонного фундаменту виконується згідно з діючими стандартами ГОСТ, контроль якості виконання будівельних робіт по СНиП.
Опори освітлення для монтажу в землю не мають фланцевої основи, і вставляються в заздалегідь пробурені отвори - ями. Бурити ями для фундаменту можна спеціальним ручним коловоротом, але можна можна це зробити за допомогою машини для буріння свердловин в землі - ямобура. Після виконання усіх підготовчих робіт, встановлюємо опори зовнішнього освітлення в підготовлені ями, виставляємо вісь за допомогою нівеліра і, тепер заливаємо бетон до пробуреної ями, в яку заздалегідь встановили опору зовнішнього освітлення. Яму вимагається заповнити бетоном так, щоб в нім не було порожнеч. Після застигання бетону і набору міцності, ваша опора буде надійно закріплена в ямі за допомогою виготовленої плити основи опори освітлення. Облаштування фундаменту для опор освітлення складається з бетону зі встановленими заставами деталями. Креслення заставних деталей для фундаменту представлені нижче.
