Міні водонапірна башта — це компактна система накопичення та подачі води, у якій запас води розміщується на певній висоті над точками споживання. Таке рішення може використовуватися на дачі, у приватному будинку, саду або невеликому господарстві, де немає стабільного централізованого водопостачання або потрібен додатковий запас води для поливу.
Принцип роботи такої конструкції досить простий: насос або інше джерело води заповнює накопичувальну ємність, встановлену на опорі. Після цього вода надходить до споживачів самопливом під дією власної ваги. Чим вище розташований рівень води відносно точки розбору, тим більший природний тиск у трубопроводі.
Залежно від необхідного об’єму та умов експлуатації міні водонапірна башта може складатися з однієї пластикової або металевої ємності, бака на металевій опорі або кількох з’єднаних між собою бочок. Останній варіант особливо цікавий для дачної ділянки як недорога конструкція, яку можна виготовити самостійно.
Що таке міні водонапірна башта
Звичайна водонапірна башта призначена для зберігання запасу води та створення необхідного напору завдяки різниці висот. Мініверсія працює за тим самим принципом, але відрізняється меншими розмірами, об’ємом накопичувальної ємності та продуктивністю системи.
Для дачної ділянки міні водонапірна башта може вирішувати одразу кілька завдань:
- створювати запас води для поливу;
- компенсувати недостатню продуктивність свердловини або колодязя;
- забезпечувати подачу води без постійної роботи насоса;
- створювати невеликий природний напір у системі;
- використовувати воду з накопичувальної ємності для господарських потреб;
- збирати та зберігати дощову воду.
При цьому мінібашта не обов’язково повинна мати складну промислову конструкцію. Для невеликої ділянки достатньо правильно підібрати ємність, висоту її встановлення, опору, трубопровід і систему наповнення.
Для чого потрібна водонапірна башта на дачі
На багатьох заміських ділянках вода надходить із колодязя, свердловини, накопичувальної ємності або іншого джерела. Продуктивність джерела при цьому може бути обмеженою. Якщо насос подає воду повільніше, ніж вона витрачається, накопичувальний бак дає змогу поступово зібрати необхідний запас.
Наприклад, свердловина може наповнювати ємність протягом кількох годин, а полив городу здійснюється за коротший час. У цьому випадку водонапірна башта працює як своєрідний накопичувач води: насос заповнює бак, а споживач отримує воду вже з накопиченого запасу.
Ще одна перевага пов’язана з температурою води. Вода з глибокої свердловини зазвичай має низьку температуру. Для поливу рослин її часто попередньо витримують у накопичувальній ємності, щоб вона встигла нагрітися до температури навколишнього середовища.
Будова міні водонапірної башти
Конструкція міні водонапірної башти залежить від обраної ємності та необхідного об’єму води. У найпростішому варіанті система складається з чотирьох основних елементів:
- накопичувальної ємності;
- опорної конструкції або майданчика;
- трубопроводу із запірною арматурою;
- системи наповнення ємності.
Якщо вода подається зі свердловини або колодязя насосом, додатково встановлюються насосне обладнання та автоматика. Для автоматичного наповнення бака може використовуватися поплавковий клапан або система керування насосом.
Накопичувальна ємність
Основним елементом мінібашти є резервуар. Для дачного використання можна застосовувати пластиковий бак, металеву ємність або кілька з’єднаних між собою сталевих резервуарів.
Вибір залежить від необхідного об’єму, місця встановлення, температури води, способу монтажу та передбачуваного строку експлуатації. Для невеликих систем можуть використовуватися ємності об’ємом кілька сотень літрів, а за великої витрати води доцільно встановлювати бак об’ємом 1 м³ і більше.
Опорна конструкція
Опора повинна витримувати не лише масу самої ємності, а й масу води. Один кубічний метр води важить приблизно 1000 кг, тому зі збільшенням об’єму бака вимоги до основи та металевого каркаса суттєво зростають.
Опорну конструкцію необхідно розраховувати з урахуванням ваги заповненої ємності, вітрового навантаження, висоти встановлення, стану ґрунту та способу кріплення. Особливо важливо забезпечити стійкість конструкції під час повного заповнення бака.
Трубопровід і запірна арматура
Від накопичувальної ємності вода подається до точок розбору трубопроводом. На виході з бака встановлюють запірний кран, а за потреби — фільтр, зворотний клапан та інші елементи системи.
Якщо використовується кілька бочок, їх можна з’єднати трубами в нижній частині. При цьому вода між ємностями переміщатиметься за принципом сполучених посудин, що дає змогу використовувати загальний запас води.
Поплавковий клапан
Для автоматичного наповнення бака можна встановити поплавковий клапан. У міру заповнення ємності поплавок піднімається та перекриває подачу води. Після витрати частини запасу рівень води знижується, і клапан знову відкривається.
Якщо використовується насос, замість простого клапана може застосовуватися автоматика, яка вмикає та вимикає насос залежно від рівня води.
Як працює міні водонапірна башта
Робота системи ґрунтується на накопиченні води на висоті та використанні сили тяжіння. Насос подає воду у верхню ємність. Після заповнення вода залишається в резервуарі та може надходити до споживача в міру необхідності.
Коли відкривається кран або починається полив, вода рухається з ємності трубопроводом униз. Тиск виникає завдяки різниці висот між рівнем води в баку та точкою водорозбору.
Для системи поливу невеликого природного напору часто достатньо. Якщо ж потрібен вищий тиск для побутового водопостачання, до системи можна додатково підключити насосну станцію або підвищувальний насос.
Який тиск створює водонапірна башта
Тиск у системі безпосередньо залежить від висоти розташування рівня води. Орієнтовно кожні 10 метрів водяного стовпа створюють тиск близько 1 бар. Тому невелика дачна башта заввишки 2–4 метри забезпечує порівняно невеликий напір, але для поливу цього в багатьох випадках достатньо.
Під час розрахунку необхідно враховувати не лише висоту опори, а й фактичний рівень води в баку, діаметр труб, довжину трубопроводу, кількість поворотів та запірної арматури. У міру спорожнення ємності тиск також зменшуватиметься.

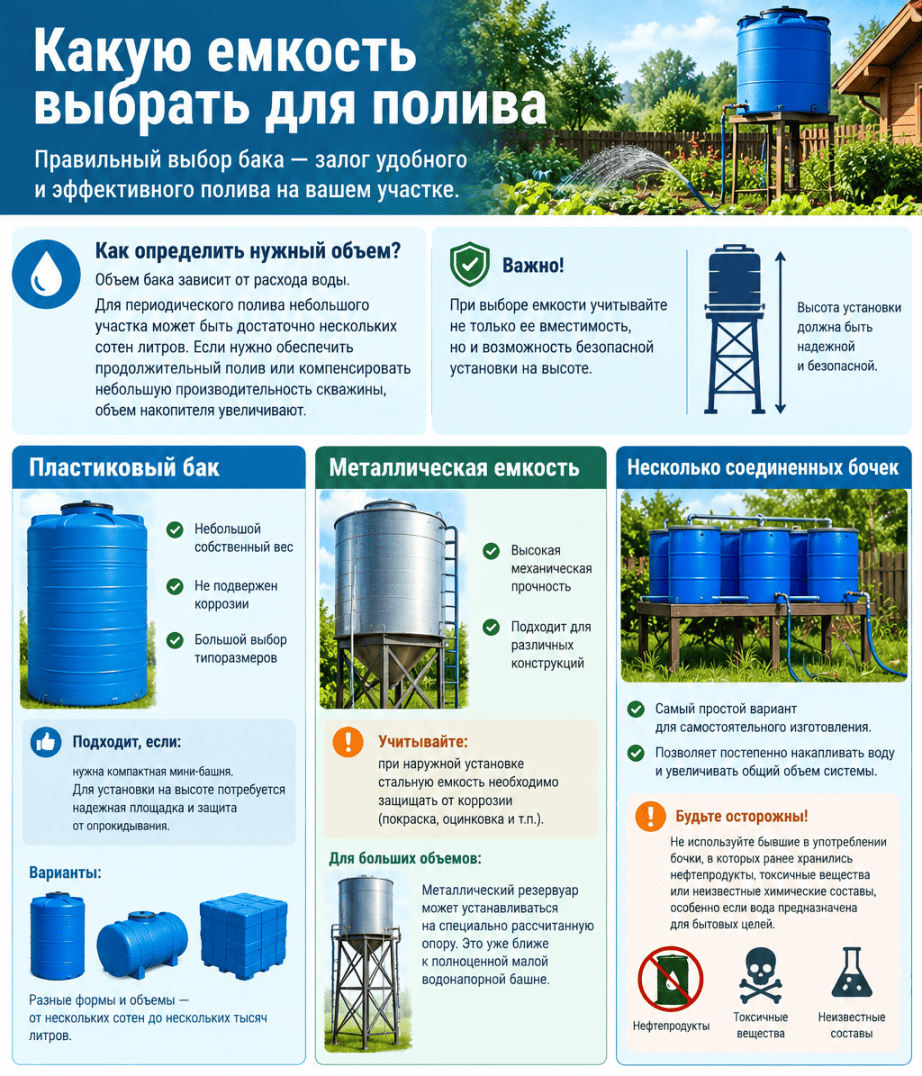

Яку ємність вибрати для поливу
Об’єм бака визначається витратою води. Для періодичного поливу невеликої ділянки може бути достатньо кількох сотень літрів. Якщо необхідно забезпечити тривалий полив або компенсувати невисоку продуктивність свердловини, об’єм накопичувача збільшують.
Під час вибору ємності для поливу слід враховувати не лише її місткість, а й можливість безпечного встановлення на висоті.
Пластиковий бак
Пластикові ємності мають невелику власну вагу, не схильні до корозії та випускаються у великій кількості типорозмірів. Для невеликої мінібашти пластиковий бак може бути практичним варіантом, якщо виготовити для нього надійний майданчик і забезпечити захист від перекидання.
Металева ємність
Металеві баки відрізняються високою механічною міцністю та можуть використовуватися в конструкціях різного призначення. У разі зовнішнього встановлення сталеву ємність необхідно захищати від корозії або використовувати ємності з нержавійки.
Для стаціонарних систем великої місткості металевий резервуар може встановлюватися на спеціально розраховану металеву опору. Таке рішення вже ближче до повноцінної малої водонапірної башти.
Кілька з’єднаних бочок
Найпростіший варіант для самостійного виготовлення — кілька ємностей, встановлених на спільному майданчику та з’єднаних трубами. Це дає змогу поступово накопичувати воду та збільшувати загальний об’єм системи.
Однак використовувати випадкові вживані бочки слід з обережністю. Не можна застосовувати ємності, у яких раніше зберігалися нафтопродукти, токсичні речовини або невідомі хімічні склади, особливо якщо вода призначена для побутових потреб.
Як зробити міні водонапірну башту своїми руками
Саморобна міні водонапірна башта може бути виготовлена з доступних матеріалів, однак основну увагу необхідно приділити стійкості конструкції та надійності кріплення ємності.
Вибір місця
Башту бажано встановлювати на рівній і стійкій основі, розташованій якомога ближче до основних точок водорозбору. При цьому необхідно враховувати можливість обслуговування ємності та трубопроводу.
Якщо конструкція встановлюється на ґрунті, основу необхідно розрахувати на вагу заповненого резервуара. Для великої ємності може знадобитися бетонна основа або інша спеціально підготовлена основа.
Виготовлення основи та опор
Для невеликого бака можна виготовити металеву раму або майданчик із профільної труби. Для важчих резервуарів потрібна просторова опорна конструкція з розкосами та надійним кріпленням до основи.
Висоту опори обирають з урахуванням необхідного тиску. При цьому не слід без розрахунку збільшувати висоту башти: чим вище розташований важкий резервуар, тим вищі вимоги до стійкості всієї конструкції.
Встановлення ємності
Ємність повинна бути надійно закріплена на майданчику. Особливо це важливо для пластикових баків, які мають невелику власну вагу порівняно з водою, що міститься в них.
Не можна допускати зміщення резервуара під час наповнення, перекидання або руйнування опори. Для відкритих майданчиків необхідно враховувати вплив вітру.
Підключення води
У нижній частині ємності передбачають вихід води до системи. Для зручності обслуговування перед трубопроводом встановлюють запірний кран.
Подаюча труба від свердловини або іншого джерела підключається до верхньої частини бака. У разі автоматичного наповнення встановлюється поплавковий клапан або використовується система керування насосом за сигналом датчика рівня.
Організація подачі води
Найпростіший спосіб — подача води самопливом. Якщо природного тиску недостатньо, після накопичувальної ємності можна встановити насос.
Таке поєднання дає змогу розділити процеси наповнення та витрати води: насос періодично поповнює запас, а під час поливу вода використовується з накопиченого об’єму.
Міні водонапірна башта з бочок
Водонапірна башта з бочок — один із найпростіших варіантів саморобної системи для дачі. Кілька ємностей можна встановити на одному рівні або розташувати в кілька рядів, з’єднавши їх між собою.
Під час встановлення кількох рядів важливо забезпечити надійність каркаса. Заповнені водою бочки мають значну вагу, тому конструкція повинна витримувати навантаження із запасом.
Бочки можна з’єднати таким чином, щоб вода розподілялася між ними. При послідовному заповненні верхніх і нижніх ємностей можна організувати досить великий запас води без використання одного великого резервуара.
Водночас під час будівництва нової системи краще використовувати ємності, призначені для зберігання води, та розраховану опорну конструкцію. Саморобна система зі старих бочок підходить передусім для невеликих об’ємів і тимчасового або сезонного використання.
Автоматичне наповнення ємності
Щоб не контролювати рівень води вручну, міні водонапірну башту можна обладнати автоматикою. Найпростіший варіант — поплавковий клапан, який перекриває подачу після заповнення бака.
Якщо вода надходить зі свердловини або колодязя за допомогою насоса, можна використовувати датчики рівня та автоматику керування насосом. Це дає змогу автоматично підтримувати запас води та запобігати роботі обладнання за відсутності необхідного рівня води.
Під час проєктування системи важливо передбачити захист від переливу та можливість ручного вимкнення подачі води.
Міні водонапірна башта для поливу городу
Для поливу мінібашта особливо зручна як накопичувальна система. Вода зі свердловини або колодязя надходить у бак поступово, а потім використовується для поливу у зручний час.
Велика ємність дає змогу зробити запас води на кілька годин або днів, залежно від об’єму та витрати. Крім того, вода, що перебуває в баку, встигає наблизитися до температури навколишнього середовища.
Якщо ділянка велика, можна встановити кілька точок розбору або підключити систему крапельного поливу. Для стабільної роботи необхідно враховувати витрату води та пропускну здатність трубопроводу.
Використання дощової води
Міні водонапірну башту можна об’єднати із системою збору дощової води. Для цього вода з покрівлі через водостічну систему спрямовується до накопичувальної ємності.
Дощову воду доцільно використовувати передусім для поливу та інших господарських завдань. Ємність необхідно закривати або обладнати кришкою, щоб зменшити потрапляння пилу, сміття та комах.
Переваги та недоліки міні водонапірної башти
Основна перевага такої системи — простота. Вода спочатку накопичується, а потім використовується в міру необхідності. Це дає змогу зменшити залежність від продуктивності джерела води та частоти роботи насоса.
До інших переваг належать:
- створення запасу води;
- можливість використання природного напору;
- зменшення часу роботи насоса;
- можливість використання для поливу;
- сумісність із дощовою водою;
- можливість самостійного виготовлення невеликої системи.
Має конструкція й певні обмеження. Чим вище встановлюється ємність, тим складнішою та дорожчою стає опорна конструкція. Великий резервуар створює значне навантаження на основу. Крім того, природного тиску невеликої башти може бути недостатньо для повноцінного водопостачання будинку.
Безпека під час виготовлення та встановлення
Головна вимога до міні водонапірної башти — механічна безпека. Навіть відносно невеликий бак після заповнення водою стає важким вантажем, розташованим на висоті.
Перед експлуатацією необхідно перевірити міцність основи, стійкість опор, кріплення ємності та герметичність трубопроводів. Для високих конструкцій слід враховувати вітрові навантаження та можливість перекидання.
Якщо об’єм резервуара становить кілька кубічних метрів або конструкція має значну висоту, її виготовлення та встановлення краще виконувати за інженерним розрахунком, а не за принципом пробного складання.
Коли замість саморобної конструкції краще використовувати готову ємність
Для невеликого сезонного поливу проста конструкція з кількох ємностей може бути цілком практичною. Але якщо потрібна надійна система тривалої експлуатації, краще використовувати резервуар, розрахований на відповідний об’єм та умови роботи.
Готова металева водонапірна башта дає змогу заздалегідь визначити об’єм, розміри, матеріал і спосіб захисту від корозії. Для стаціонарного встановлення резервуар може бути додатково адаптований під конкретну систему водопостачання.
Якщо потрібна не тимчасова дачна конструкція, а надійна стаціонарна система зберігання води, можна розглянути виготовлення металевого резервуара та опорної конструкції за індивідуальними параметрами.
Під час вибору обладнання враховуються об’єм ємності, висота встановлення, призначення води, продуктивність джерела, необхідна витрата та умови експлуатації. Для великих об’єктів конструкція розраховується з урахуванням діючих навантажень і вимог до міцності.
Металеві ємності та конструкції для накопичення води можуть застосовуватися у приватному господарстві, на виробничих об’єктах, підприємствах та інших об’єктах, де необхідний значний запас води.
Часті запитання
Чи можна зробити міні водонапірну башту своїми руками?
Так, невелику систему для сезонного використання можна виготовити самостійно. Однак необхідно правильно розрахувати опору, врахувати масу води та забезпечити надійне кріплення ємності.
Який об’єм бака потрібен для дачі?
Універсального об’єму немає. Його обирають залежно від витрати води та продуктивності джерела. Для невеликого поливу може використовуватися ємність на кілька сотень літрів, а для тривалішої роботи потрібен резервуар більшого об’єму.
Чи можна зробити водонапірну башту з бочок?
Так, кілька відповідних ємностей можна з’єднати між собою та встановити на міцному майданчику. При цьому необхідно враховувати загальну вагу води та використовувати лише безпечні ємності, призначені для відповідного застосування.
Чи потрібен насос для міні водонапірної башти?
Насос необхідний, якщо воду потрібно подавати зі свердловини, колодязя або іншого джерела на висоту. Після наповнення бака вода може надходити до точок розбору самопливом, якщо створюваного напору достатньо.
Як збільшити тиск води в системі?
Найпростіший спосіб збільшити природний тиск — збільшити перепад висот між рівнем води в ємності та точкою водорозбору. Якщо цього недостатньо, встановлюють насос для підвищення тиску.
Чи можна використовувати мінібашту лише для поливу?
Так. Для поливу така система особливо зручна, оскільки дає змогу поступово накопичувати воду та використовувати її тоді, коли це необхідно.
Висновок
Міні водонапірна башта для дачі — це просте рішення для накопичення води та організації її подачі самопливом. Залежно від завдань вона може бути виконана у вигляді бака на металевій опорі, пластикової ємності на майданчику або кількох з’єднаних між собою бочок.
Для невеликої ділянки саморобна конструкція дає змогу створити запас води для поливу та зменшити залежність від продуктивності свердловини або колодязя. У разі збільшення об’єму резервуара та висоти встановлення вимоги до опори й безпеки зростають, тому для стаціонарних систем доцільно використовувати розраховані металеві конструкції та ємності.
