Стовп для камери відеоспостереження: Вибір опори та монтаж вуличного CCTV

  Встановлення системи відеоспостереження на вулиці є ключовим елементом безпеки як приватних територій, так і великих міських, промислових чи логістичних об'єктів. На відміну від монтажу на фасадах будівель, який має свої обмеження щодо кута огляду та охоплення території, встановлення камер на окремо розташовані опори (стовпи) дозволяє створити максимально ефективне, панорамне та далекобійне покриття. Вибір та правильний монтаж опори — це 70% успіху всієї вуличної системи. У цьому матеріалі представлено глибокий аналіз вимог до обладнання та покрокова інструкція зі створення надійного та довговічного комплексу відеоспостереження на базі стовпів.

Частина I. Вибір опори: фундамент стійкості та довговічності

Вибір правильного стовпа (опори) — це не просто вибір металевої конструкції. Це інженерне рішення, що визначає стабільність зображення, захист обладнання та термін служби всієї системи.

1. Матеріали опор та специфіка їх застосування

На ринку представлені три основні типи опор (сталеві, алюмінієві, залізобетонні), кожен з яких має свої переваги та недоліки:

Особливу увагу слід приділяти опорам з оцинкованої сталі (круглого або багатогранного перерізу). Гаряче цинкування забезпечує захист від корозії на термін до 50 років, що критично важливо для вуличних систем. Багатогранний переріз, своєю чергою, забезпечує підвищену міцність при меншій масі та кращий опір згинальним навантаженням.

2. Інженерні вимоги до конструкції стовпа

Якісний стовп для відеоспостереження повинен відповідати наступним параметрам:

• Висота (3–12+ метрів):
  • Мінімальна висота (3 метри): Рекомендується для захисту від вандалізму та випадкового збивання.
  • Оптимальна висота (4–6 метрів): Дозволяє охопити велику площу, уникаючи при цьому "сліпих зон" безпосередньо під камерою, та забезпечує легке розпізнавання облич чи номерів у зоні підходу.
  • Високі щогли (від 8 метрів): Використовуються для панорамного огляду великих територій (парковки, промислові зони) та встановлення PTZ-камер.
• Стійкість до вітрового навантаження: Це найбільш критичний параметр. Найменші коливання опори, спричинені вітром, можуть звести нанівець якість зображення, особливо при використанні камер з високим оптичним збільшенням (zoom). При виборі опори необхідно враховувати вітровий район встановлення.
• Товщина стінки: Залежить від висоти та вітрового району, зазвичай становить 3–5 мм для забезпечення необхідної жорсткості.
• Антивандальний люк (Ревізійне вікно): Люк, розташований на висоті 0,5–1,5 м від основи, забезпечує доступ до комутаційних елементів (клемних коробок, блоків живлення, грозозахисних пристроїв). Люк повинен бути оснащений надійним замком.
• Фланцева основа: Сучасні опори монтуються на попередньо залитий у ґрунт бетонний фундамент з анкерними болтами (заставна деталь). Фланцеве з'єднання дозволяє швидко і точно встановити стовп і за потреби легко його демонтувати або замінити.

Частина II. Вибір обладнання та комплектуючих для монтажу

Успішне встановлення на стовпі вимагає не лише міцної опори, а й грамотного підбору допоміжних елементів.

1. Камера та її характеристики

Камера для вуличного встановлення повинна бути захищена за стандартом IP66/IP67 (від пилу та вологи) та мати антивандальний корпус (IK10), якщо є ризик фізичного впливу.

• Цілодобовий режим: Обов'язкова наявність потужного ІЧ-підсвічування (інфрачервоного) або технології Starlight/Darkfighter для зйомки в умовах низької освітленості.
• Кут огляду та потужність об'єктива: Для спостереження за дорогою або довгим периметром використовуються камери з варіофокальним або моторизованим об'єктивом, що дозволяє точно налаштувати фокусну відстань та кут захоплення.
• Термокожух: У регіонах з екстремально низькими (до -40°C) або високими (до +60°C) температурами необхідно використовувати спеціальні термокожухи із системою обігріву та вентиляції, якщо камера не має інтегрованого захисту.

2. Кронштейни та кріплення на стовп

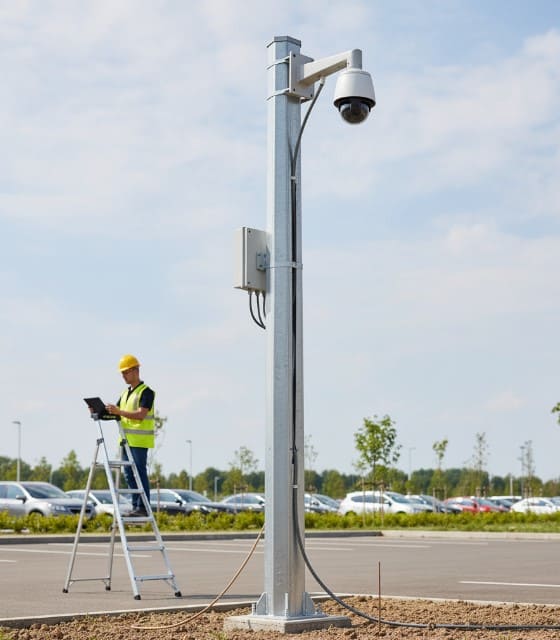

Кріплення камери до стовпа має бути максимально жорстким. Стандартне рішення — використання кронштейна для кріплення на стовп (Pole Mount Bracket).

• Конструкція: Кронштейн являє собою металевий (сталевий сплав, алюміній) майданчик, який фіксується на опорі за допомогою сталевих монтажних хомутів (бандажної стрічки) або болтів, якщо стовп має відповідну форму.
• Сумісність: Необхідно переконатися, що кронштейн сумісний як з камерою (за отворами кріплення), так і з діаметром (або перерізом) конкретного стовпа.
• Монтажна коробка (Junction Box): Рекомендується використовувати спеціальні монтажні коробки, які кріпляться між камерою та кронштейном. Це дозволяє заховати всі комутаційні з'єднання (з'єднання витої пари, живлення) всередині захищеного корпусу, забезпечуючи додатковий волого- та пилозахист.

3. Захист та живлення

Живлення та захист обладнання на стовпі вимагають особливого підходу через віддаленість та вплив атмосферних явищ:

• Блок живлення (БЖ): Найкраще розміщувати БЖ (12В/24В) та мережеве обладнання (PoE-інжектор/світч) у герметичній телекомунікаційній шафі (IP66), закріпленій на стовпі. Це забезпечує легкий доступ для обслуговування та захист від погодних умов.
• Резервне живлення: На критично важливих об'єктах у шафу встановлюють міні-UPS (джерело безперебійного живлення) або акумулятор для забезпечення роботи системи у разі короткочасного відключення основного електропостачання.

Частина III. Технологія монтажу: від фундаменту до налаштування

Процес встановлення відеоспостереження на стовпі включає складний комплекс робіт, пов'язаних із земляними, монтажними та пусконалагоджувальними операціями.

1. Підготовка фундаменту та заземлення

Надійність усієї конструкції починається з бетонної основи опори:

1. Земляні роботи: Викопується котлован під фундамент. Глибина та діаметр котловану визначаються проєктом, виходячи з типу ґрунту, висоти та ваги опори, а також вітрових навантажень регіону (зазвичай не менше 1–1,2 метра).
2. Встановлення заставної деталі: У котлован поміщається заставна деталь (анкерний блок) — набір анкерних болтів, об'єднаних металевим каркасом, які слугуватимуть для кріплення фланця стовпа.

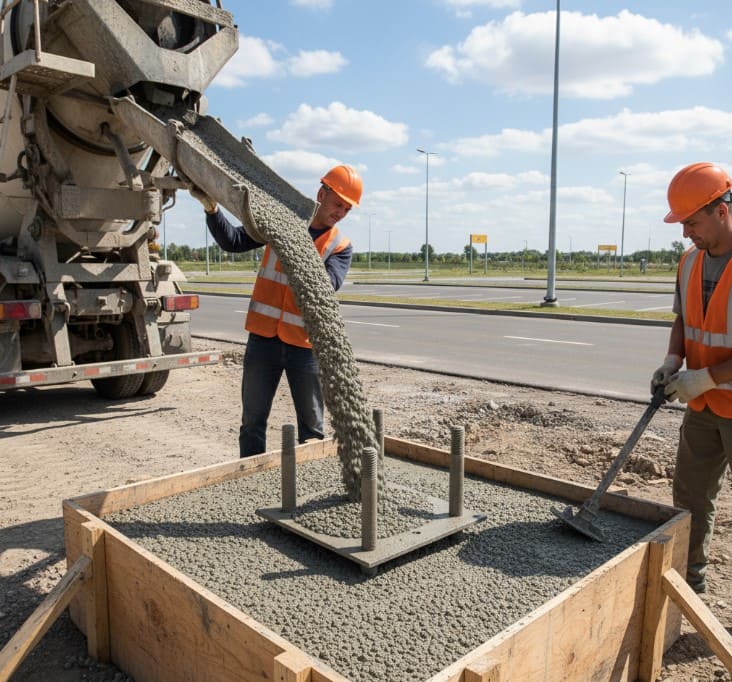

3. Бетонування: Проводиться заливка котловану бетоном. Після застигання (2–3 тижні) на анкерні болти монтується стовп.

2. Прокладання кабельних трас та захист від статики

Кабельна інфраструктура — найбільш вразливий елемент вуличної системи, особливо при повітряному прокладанні:

• Приховане прокладання: В ідеалі всі кабелі (живлення, передача даних – вита пара чи оптоволокно) повинні бути прокладені всередині стовпа (через кабельний ввід в основі та вивід у верхній частині), що забезпечує максимальний захист від пошкоджень та вандалізму.

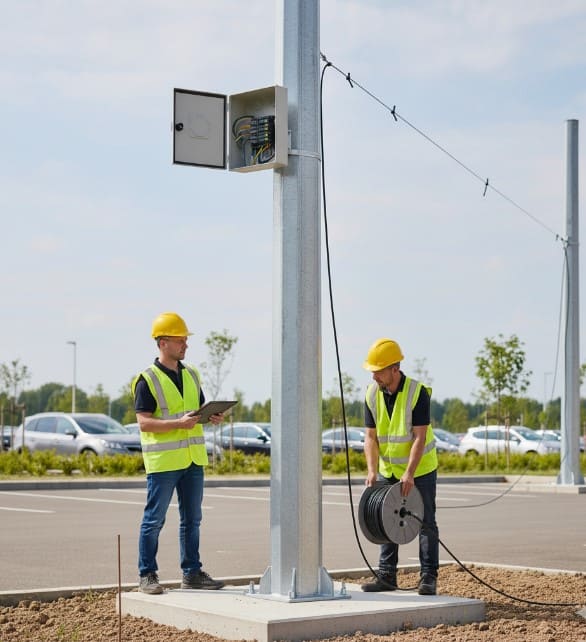

• Повітряне прокладання (Між стовпами): Якщо потрібно з'єднати кілька стовпів, кабель прокладається повітряною лінією на металевому тросі.
  • Використання троса: Вита пара прикріплюється до несучого сталевого троса за допомогою пластикових стяжок. Трос кріпиться до стовпів через спеціальні елементи — коуші (для формування петлі) та талрепи (для натягування троса).
  • Захист кабелю: Використовується вита пара категорії FTP (екранована) або спеціалізований вуличний кабель із УФ-захистом.
• Обов'язкове Заземлення та Грозозахист: Установки на відкритій місцевості вкрай схильні до ударів блискавки та статичних розрядів.
  • Контур заземлення: На кожному стовпі (або через кожні кілька стовпів, залежно від відстані) має бути облаштований контур заземлення (заземлюючі електроди).
  • Пристрої зняття статичної напруги (грозозахист): Всередині монтажної шафи або опори обов'язково встановлюються спеціалізовані пристрої грозозахисту (наприклад, ITC P-NET), які підключаються до лінії передачі даних (вита пара) та контуру заземлення.

3. Фіксація та налаштування камери

Після встановлення стовпа та прокладання кабелів проводиться фінальний монтаж:

1. Кріплення кронштейна та монтажної коробки: Кронштейн надійно фіксується на опорі (на оптимальній висоті 3–5 метрів), до нього кріпиться монтажна коробка.
2. Підключення: Кабель заводиться всередину коробки, де проводиться підключення до камери.
3. Орієнтація Камери: Камера повинна бути орієнтована так, щоб:
   • Уникати прямого огляду сонця та яскравих миготливих джерел світла.
   • Мінімізувати рухоме листя та інші перешкоди у кадрі.
   • Фокусуватися на зонах підходу (пішохідні доріжки, в'їзди), а не просто на дверях чи порожньому горизонті.
   • Забезпечити вертикальну появу людей у кадрі для кращої ідентифікації. Не варто спрямовувати камеру суворо вниз.
4. Пусконалагоджувальні роботи: Проводиться точне налаштування кута огляду, фокусу та чіткості зображення через віддалений моніторинг. Перевіряється робота ІЧ-підсвічування та коректність передачі даних у нічний час.

Частина IV. Експлуатація, обслуговування та поширені помилки

Успішна робота системи відеоспостереження на стовпах залежить від регулярного обслуговування та запобігання типовим помилкам.

1. Типові помилки при проєктуванні та монтажі

• Ігнорування вітрового навантаження: Вибір занадто тонкостінної опори, яка розгойдується на вітрі. Результат — тремтяча, нечітка картинка.
• Відсутність заземлення: Найнебезпечніша помилка. Відсутність контуру заземлення та грозозахисту гарантує вихід обладнання з ладу при першій же серйозній грозі, а також створює ризик для обслуговуючого персоналу.
• Неправильна висота: Занадто низька камера вразлива для вандалізму; занадто висока дає панорамний огляд, але не дозволяє ідентифікувати обличчя чи дрібні деталі.
• Відсутність запасу кабелю: Завжди необхідно залишати технологічний запас кабелю (петлю) як в основі стовпа, так і в монтажній коробці для можливості обслуговування чи переналаштування.
• Відсутність антивандального захисту: Комутаційна шафа або люк без надійного замка робить систему вразливою для зловмисників.

2. Технічне обслуговування

Для забезпечення безперебійної роботи необхідно проводити планове обслуговування не рідше двох разів на рік:

1. Перевірка кріплень: Огляд стану анкерних болтів основи та хомутів кріплення кронштейна на предмет ослаблення.
2. Контроль корозії: Перевірка стану антикорозійного покриття (особливо у місцях зварювання чи пошкодження).
3. Очищення: Очищення об'єктива камери та термокожуха від пилу, бруду, павутини, які можуть суттєво погіршити якість зйомки, особливо в нічному режимі (ІЧ-підсвічування відбивається від частинок).
4. Тестування живлення: Перевірка напруги на вході та виході блока живлення, тестування роботи UPS/резервного акумулятора.

Заключення

Стовп для камери відеоспостереження — це високотехнологічна основа для системи вуличної безпеки. Успішний проєкт вимагає комплексного підходу, починаючи від вибору міцної оцинкованої багатогранної опори, стійкої до вітру, і закінчуючи грамотною організацією прихованої кабельної траси, обов'язковим заземленням та встановленням грозозахисту. Лише за умови дотримання всіх інженерних та монтажних стандартів система відеоспостереження на стовпі забезпечить заявлену ефективність, надійність та довговічність, ставши по-справжньому надійним вартовим вашої території.
