Креслення резервуарів РГС: розміри, конструкція, товщина стінки та маса

Горизонтальні сталеві резервуари (РГС) є одним із найпоширеніших видів ємнісного обладнання для зберігання води, дизельного палива, бензину, мастил, технічних рідин та інших нафтопродуктів. Під час проєктування та виготовлення особливе значення мають креслення резервуарів РГС, які містять основні розміри, товщину стінки, конструкцію днищ, розташування патрубків і розрахункову масу металоконструкції.

Креслення резервуара дозволяє визначити габаритні розміри ємності, об’єм, спосіб монтажу, тип опорних елементів і вимоги до виготовлення. На підставі проєктної документації виконується розкрій металу, розрахунок зварювальних робіт, підбір комплектуючих та визначення загальної вартості резервуара.

Найбільш затребуваними є креслення резервуарів РГС об’ємом 5, 10, 25, 50, 75 і 100 м³, які широко застосовуються на АЗС, нафтобазах, промислових підприємствах, сільськогосподарських об’єктах та в системах протипожежного водопостачання.

Що таке резервуар РГС

РГС — це горизонтальний циліндричний резервуар, що складається з обичайки, двох днищ, опорних сідел, люків та технологічних патрубків. Конструкція розрахована на тривале зберігання рідких продуктів за атмосферного тиску.

Залежно від призначення резервуари РГС можуть виготовлятися в наземному та підземному виконанні. Для підземного встановлення передбачаються посилені стінки, антикорозійна ізоляція та спеціальні вузли кріплення.

• РГСН — горизонтальний сталевий наземний;
• РГСП — горизонтальний сталевий підземний;
• одностінні резервуари;
• двостінні резервуари для АЗС;
• одно- та багатосекційні ємності;
• резервуари з теплоізоляцією та підігрівом.

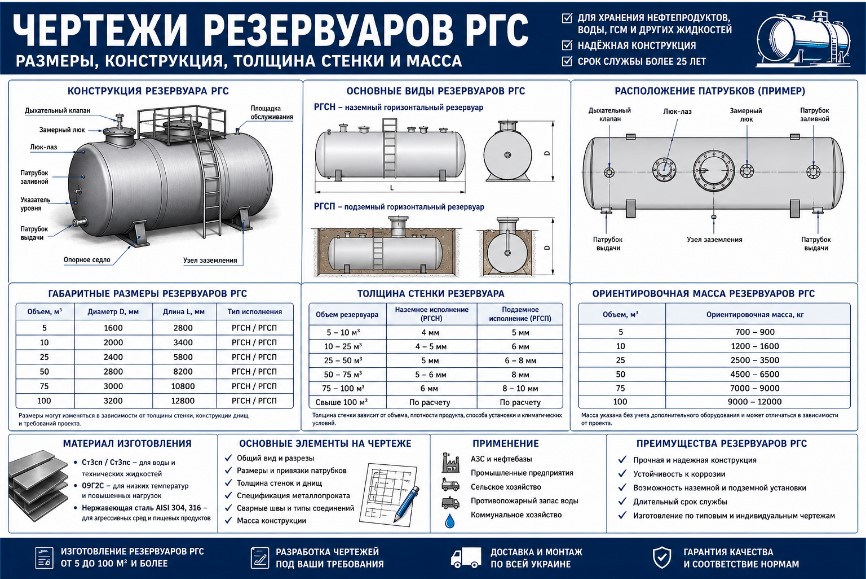

Конструкція горизонтального резервуара РГС

Конструкція горизонтальної ємності розробляється з урахуванням об’єму резервуара, густини продукту, що зберігається, кліматичного району будівництва та способу встановлення.

Стандартний резервуар складається з таких елементів:

• циліндрична обичайка;
• плоскі, конічні або еліптичні днища;
• опорні сідла;
• люк-лаз для обслуговування;
• заливні та дихальні патрубки;
• патрубки видачі продукту;
• сходи та майданчики обслуговування;
• вузли заземлення.

Для резервуарів зберігання нафтопродуктів додатково передбачаються дихальні клапани, системи контролю рівня, аварійні пристрої та обладнання для запобігання утворенню надлишкового тиску.

Основні розміри резервуарів РГС

Габаритні розміри горизонтального резервуара залежать від його об’єму. Під час проєктування прагнуть забезпечити оптимальне співвідношення довжини та діаметра, що дозволяє зменшити витрати металу та забезпечити зручність транспортування.

Фактичні розміри можуть відрізнятися залежно від вимог проєкту, товщини стінки, конструкції днищ і способу транспортування резервуара.

Товщина стінки резервуара РГС

Одним із найважливіших параметрів креслення є товщина стінки резервуара. Вона визначається розрахунком міцності та залежить від об’єму ємності, способу встановлення, густини продукту та кліматичних умов експлуатації.

Для зберігання нафтопродуктів, дизельного палива та бензину можуть застосовуватися додаткові підсилення корпусу, ребра жорсткості та двостінна конструкція резервуара.

Маса резервуарів РГС

Маса горизонтального резервуара безпосередньо залежить від об’єму, товщини стінки та кількості додаткового обладнання. Цей параметр використовується під час розрахунку вартості виготовлення, підбору вантажопідіймальної техніки та розроблення проєкту фундаменту.

Точна маса визначається після розроблення креслення КМ і залежить від товщини металу, кількості патрубків, люків, майданчиків обслуговування та інших конструктивних елементів.

З якої сталі виготовляють резервуари РГС

Для виготовлення горизонтальних резервуарів застосовуються вуглецеві та низьколеговані сталі. Вибір матеріалу залежить від температури експлуатації, агресивності середовища та вимог замовника.

• Ст3сп і Ст3пс — для води та технічних рідин;
• 09Г2С — для експлуатації за низьких температур;
• нержавіюча сталь AISI 304 — для харчових продуктів;
• AISI 316 — для агресивних середовищ;
• AISI 321 — для підвищених температур.

Нормативні документи

Проєктування конструкції резервуарів регламентується такими нормативними документами:

• ГОСТ 17032-2010 — Резервуари горизонтальні сталеві циліндричні для нафтопродуктів.
• ГОСТ 31385-2008 — Сталеві вертикальні резервуари.
• ДСТУ Б В.2.5-28:2006 — Металеві резервуари для нафтопродуктів. Технічні вимоги.
• СНіП II-106-79 — Норми проєктування резервуарів.

Креслення резервуарів РГС для води та нафтопродуктів

Креслення резервуарів РГС включають загальний вигляд конструкції, розрізи корпусу, схеми розташування патрубків, специфікацію металопрокату та відомість зварних з'єднань. На підставі проєктної документації виконується виготовлення резервуара, контроль якості та подальший монтаж на об'єкті.

Найбільш затребуваними є креслення горизонтальних резервуарів об’ємом 5, 10, 25, 50, 75 та 100 м³. Такі ємності використовуються для зберігання води, дизельного палива, бензину та інших рідких продуктів.

Резервуари об’ємом 5–10 м³ зазвичай застосовуються на невеликих підприємствах і об’єктах автономного водопостачання. Ємності 25–50 м³ широко використовуються на АЗС, промислових майданчиках і сільськогосподарських об’єктах. Резервуари об’ємом 75–100 м³ встановлюються на нафтобазах, складах ПММ та об’єктах протипожежного водопостачання.

Параметри резервуарів можуть коригуватися залежно від вимог замовника, умов транспортування та технологічних особливостей об’єкта.

Для резервуарів зберігання води зазвичай передбачається спрощена комплектація, тоді як креслення ємностей для нафтопродуктів містять додаткові елементи безпеки, системи контролю рівня та обладнання для запобігання втратам продукту.
