Резервуары вертикальные стальные РВС - цена изготовления и монтажа

 Резервуар вертикальный РВСРезервуары вертикальные стальные РВС предназначены для стационарного хранения нефти, нефтепродуктов и жидкостей плотностью до 1 т/м3 включая воду. Резервуар вертикальный стальной для хранения агрессивных сред, таких как кислоты, щелочи, изготавливается из нержавеющей стали, цена резервуара РВС в такой комплектации достаточно высокая. Конструкция для предотвращения замерзания воды в резервуаре оборудуется секционным или спиральным подогревателем, а так же теплоизоляцией наружной поверхности, контактирующей с атмосферой.

Вертикальный стальной резервуар РВС представляет собой вертикальный стальной цилиндр с коническим днищем, имеющим уклон 1:100 от центра к краю цилиндрической обечайки и конического щитового (либо бескаркасного) покрытия, имеющего уклон 1:8. Для обслуживания оборудования резервуара РВС, расположенного на покрытии и в стенке, металлический корпус снабжен стальными площадками с ограждением, наружной стальной лестницей.

Резервуары РВС

Резервуары РВС являются одними из основных технологических сооружений резервуарных парков нефтебаз, нефтеперекачивающих станций магистральных нефте- и нефтепродуктопроводов, центральных товарных парков и кустовых сборных пунктов нефтяных промыслов, а также резервуаров нефтеперерабатывающих заводов. Емкости РВС и резервуарные парки призваны обеспечить надежную оперативную работу и гибкую технологическую связь комплексов «промысел - нефтепровод -нефтеперерабатывающий завод» или «нефтеперерабатывающий завод - нефтепродуктопровод - нефтебаза - потребитель».

В последние годы в связи с возрастающей пропускной способности магистральных нефте- и нефтепродуктопроводов наметилась тенденция к увеличению объемов цилиндрических резервуаров в составе резер- вуарных парков. Необходимость увеличения единичной вместимости парка диктуется как экономическими показателями, так и технологическими требованиями. Для строительства и монтажа резервуарного парка заданного объема при комплектовании его цилиндрическими вертикальными емкостями большей вместимости требуется значительно меньшая территория, чем для парка, оснащенного РВС небольшой вместимости.

Резервуары вертикальные стальные РВС изготавливаются в соответствии с требованиями типовых проектов ТП 704-1-151 ……704-1-153, ТП 704-1-248с.92 …. ТП 704-1-254с.92. Объем изготавливаемых РВС 50, РВС 100, РВС 200, Резервуар вертикальный РВС 300, РВС 400, РВС 700, РВС 1000.

Стальные конструкции вертикальных цилиндрических резервуаров изготавливаются методом рулонирования полотнищ, методом полистовой сборки или комбинированным методом в зависимости от пожеланий Заказчика, условий транспортировки и монтажа конструкций резервуара.

Резервуары вертикальные стальные типа РВС

Резервуары изготавливаются по индивидуальным проектам, для различных областей народного хозяйства. Все технические решения, принятые при проектировании резервуаров, соответствуют требованиям экологических, санитарно-гигиенических, противопожарных и других норм, действующих на территории Украины. Поставляются металлоконструкции резер- вуаров в рулоне, в зависимости от объема и конструктивного исполнения могут размещаться в одном и более рулонах. При необходимости стальные резервуары комплектуются необходимыми технологическими элементами: люками, патрубками, лестницами, площадками обслуживания и другим технологическим оборудованием.



Резервуар вертикальный РВС





1- Стенка

2- Днище

3- Крыша

4- Лестница

5- Площадки и ограждения на крыше

6- Площадки и стремянки пеногенераторов

7- Молниеприемники

8- Люки и патрубки в стенке

9- Люки и патрубки на крыше

10- Центральная стойка



Основные характеристики вертикального резервуара

Тип резервуара

Высота, мм

Диаметр, мм

Масса, кг

1

РВС-100 м3

6000

4900

8200

2

РВС-200 м3

6000

6600

12000

3

РВС-300 м3

7500

7500

15000

4

РВС-400 м3

7500

8500

18800

5

РВС-700 м3

9000

10500

26500

6

РВС-1000 м3

12000

10500

33700

7

РВС-2000 м3

12000

15200

63600

8

РВС-3000 м3

12000

19000

87500



Производство резервуаров РВС методом рулонирования

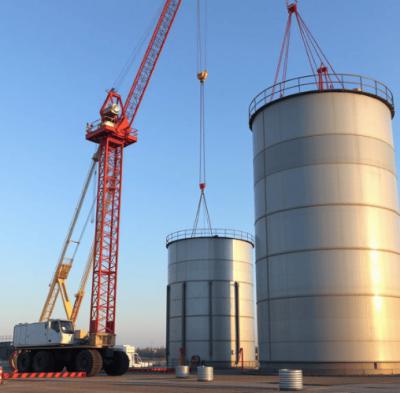

При данном методе изготовление вертикальных резервуаров осуществляется в  заводских условиях с последующим монтажом их на площадке заказчика. Изготовление цилиндрической стальной части и днищ вертикальных резер- вуаров объем которых до 3000 м3 производится в виде полотнищ, которые транспортируются на место монтажа свернутыми в рулоны. Для РВС объемом более 3000 м3 возможен как рулонный, так и сегментный (полистовой) монтаж.

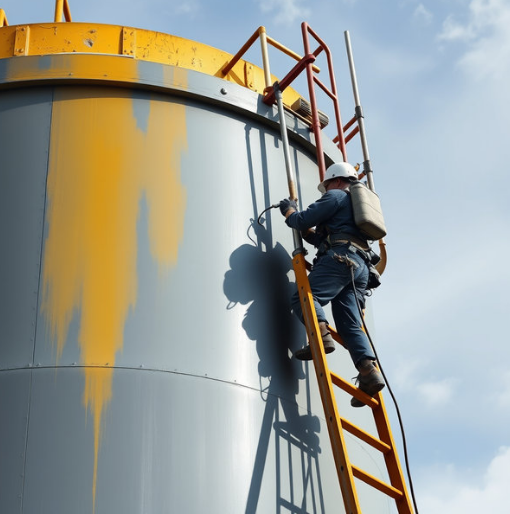

Резервуар вертикальный имеет антикоррозионное покрытие резервуара. В качестве основы покрытия используется грунт ГФ-021 в два слоя, по которому наносится покрытие эмалью ПФ-115. Далее производится монтаж теплоизоляции резервуара РВС.
В качестве утеплителя для выполнения теплоизоляции цилиндрической части РВС, а также стальной крыши, применяется рулонный или полистовой кашированный утеплитель из минеральной ваты типа Wired mat.
Наружная обшивка РВС выполняется из алюминиевых или оцинкованных стальных листов. Минимальная толщина листов обшивки на стенке резервуаров составляет:
— для стального алюминиевого листа — 0,9 мм;
— для стального оцинкованного листа — 0,7 мм.
Минимальная толщина листов обшивки на крыше вертикальных резер- вуаров РВС составляет для алюминиевого листа 1,2 мм.

 Методом рулонирования могут изготовливаться и монтироваться листовые конструкции РВС: стальные стенки, днища вертикального резервуара, настила стационарной крыши.

Изготовление стальных вертикальных резервуаров РВС осуществляется в виде рулонируемых полотнищ, свернутых в габаритные для транспортирования рулоны. Длина рулонов достигает 12 м, а вес согласовывается с грузоподъемностью подвижного состава.
Преимущество данного метода состоит в уменьшении до минимума проведение сварочных работ при монтаже в среднем на 80%, поскольку монтажные работы по соединению и сварке стенок стального резер- вуара РВС, стальных днищ, проводятся в заводских условиях с применением автоматической сварки. Контроль сварных швов  РВС осуществляется с помощью визуального контроля, с использованием пробы «мел, керосин», а также УЗК.
Цена Резервуара РВС  складывается из стоимости металлоконструкций и цене монтажных работ. Металлоконструкции поставляются Заказчику в виде транспортабельных секций. А также опытная бригада монтажников готова выполнить монтаж резервуара на площадке Заказчика, включая доставку, разработку ППР, монтаж, проведение гидроиспытаний, выполнение теплоизоляционных работ и обвязку вертикальных трубопроводов.

Изготовление и монтаж РВС методом полистовой сборки

В полистовом варианте изготовления монтаж стенок и днищ вертикального резервуара  производится с применением стальных листов максимальных размеров 2500х10000 мм. Механическая обработка кромок листа и снятия фасок с заданными параметрами под сварку на монтаже может производиться двумя способами: на стационарных станках (торцефрезерный станок, продольно-фрезерный станок) и ручными кромкофрезерными машинками. Монтажные элементы стенок и детали днища упаковываются и транспортируются к месту монтажа резервуара в специально изготовленных ложементах (стальных контейнерах). Цена изготовления резервуара и монтажа по такому методу сборки выше, т.к. растет стоимость использованных механизмов и людские трудозатраты.
Комбинированный метод совмещает изготовление и монтаж листовых конструкций по методу рулонирования и полистовому методу.

Резервуар вертикальный стальной РВС состоит из цилиндрического корпуса, плоского днища и стационарной крыши (самонесущая коническая крыша, несущая способность которой обеспечивается конической оболочкой настила; каркасная коническая крыша, состоящая из элементов каркаса и настила). Для сокращения потерь продукта от испарения в РВС со стационарной крышей по желанию Заказчика может быть изготовлен и смонтирован стальной понтон. Резервуары цилиндрические с понтоном должны эксплуатироваться без внутреннего давления и вакуума.

К резервуарам высокого давления относится резервуар, в котором внутреннее давление больше 200 мм вод. ст., при этом не превышает 0,7 кгс/см2, вследствие чего на такие резервуары не распространяются правила по котлонадзору. Одной из главных особенностей резервуаров высокого давления является достижение полного устранения потерь от так называемых «малых дыханий» при внутреннем давлении в газовом пространстве 1000-2500 мм вод. ст.
