Водонапорные башни Рожновского ВБР-15, ВБР-25, ВБР-50

Водонапорные башни Рожновского: виды конструкций, применение

Водонапорная башня Рожновского — это гидротехническое сооружение, представляющее собой стальной резервуар для воды, установленный на определённой высоте. Высота расположения обеспечивает необходимое давление (атм, МПа) и расход воды (л/мин) в системе водоснабжения.

Виды водонапорных башен

Башни Рожновского по ТП 901-5-29 классифицируются по объёму бака, высоте опоры и условиям эксплуатации. Все конструкции изготавливаются из качественной стали, имеют антикоррозийную защиту и рассчитаны на длительную работу в любых климатических условиях Украины.

• Башня Рожновского 15 м³ — компактный вариант для объектов с малым и средним водопотреблением: частные дома, небольшие фермерские хозяйства, дачные кооперативы. Благодаря небольшим размерам и меньшему давлению, её часто называют мини-башней.
• Башня Рожновского 25 м³ — универсальное решение для сельскохозяйственных предприятий, производств, коммунальных объектов, жилых массивов без централизованного водоснабжения.
• Башня Рожновского 50 м³ — промышленная модель, предназначенная для крупных объектов с высоким потреблением воды. Оснащается опорой высотой 15 или 18 метров (модификации ВБР-50у-15 и ВБР-50у-18).

На официальном сайте производителя ВБР — компании "Схид-Будконструкция" представлены:

• Подробное описание водонапорной башни Рожновского;
• Технические характеристики различных моделей типа ВБР-15, ВБР-25, ВБР-50;
• Фотографии готовых объектов и вид конструкции внутри и снаружи;
• Схемы подключения автоматики и расчёт насосного оборудования;
• Руководство по установке своими руками и рекомендации по монтажу специалистами;
• Информация об охранной зоне водонапорных башен различных типов.

Назначение и особенности водонапорных башен

Башня Рожновского — это инженерное сооружение, предназначенное для накопления, хранения и создания напора воды в системе водоснабжения. Необходимое давление в сети обеспечивается за счёт высоты расположения бака: чем выше уровень воды, тем больше давление в трубопроводе (приблизительно 1 м водяного столба ≈ 0,1 атм).

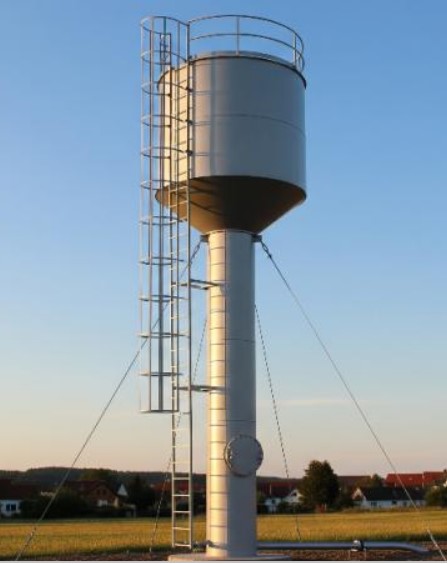

Башня Рожновского ВБР-25 имеет бак объёмом 25 м³, устанавливаемый на высоте 12 или 15 метров в зависимости от модификации (ВБР-25у-12 и ВБР-25у-15). Согласно ГОСТ 24547-81, конструкция включает: цилиндрическую обечайку с коническими крышей и днищем (бак для воды), цилиндрическую заполняемую опору (ствол башни), наружную и внутреннюю лестницы для обслуживания. Общая высота сооружения — 16,5 м или 19,5 м (в зависимости от модели).

Стоимость башни ВБР-25 определяется высотой ствола и комплектацией. Цена может включать:

• Поставку и монтаж трубопроводов;
• Установку автоматической системы управления подачей воды;
• Наличие оборудования для пожарных нужд;
• Работы по бурению скважины, строительству насосной станции, водопровода;
• Ремонт или строительство фундамента под башню Рожновского.

Монтаж и эксплуатация водонапорных башен Рожновского

ООО «Схід-Будконструкція» предлагает полный цикл работ: от проектирования и производства до доставки и профессионального монтажа водонапорных башен Рожновского любых размеров и конфигураций, в том числе под индивидуальные заказы.

Монтаж водонапорной башни Рожновского — это важный этап, который требует строгого соблюдения строительных нормативов и стандартов безопасности. От правильности установки зависит стабильная, бесперебойная и долговечная работа всей системы водоснабжения.

Металлическая водонапорная башня Рожновского объёмом 50 м³ состоит из герметичного стального бака на 50 кубических метров и цилиндрической заполняющейся опоры высотой 15 м или 18 м (модификации ВБР-50у-15 и ВБР-50у-18). Такая конструкция обеспечивает необходимое давление воды в системе и подходит для использования в сельском хозяйстве, на промышленных объектах, в жилых поселениях и на объектах без централизованного водоснабжения.

Установка водонапорных башен Рожновского выполняется строительным подразделением ООО «Схід-Будконструкція» по всей территории Украины. Мы имеем все необходимые лицензии и разрешения, а также квалифицированных специалистов с опытом выполнения подобных работ. Чаще всего монтаж башен производится на возвышенности, что позволяет снизить затраты на строительство. Однако выбор места установки и расчет размеров конструкции должны быть обоснованы гидравлическими и технико-экономическими расчетами.

Типовая водонапорная башня изготавливается по проекту ТП 901-5-29 и имеет маркировку ВБР-15, ВБР-25, ВБР-50, ВБР-160 (указывается в паспорте и сертификате на оборудование). Самая большая водонапорная колонна ВБР160 имеет объем 160 м³ и может быть альтернативой старой башни из кирпича.

Схема водонапорной башни включает в себя несколько ключевых элементов: резервуар для запаса воды (бак), поддерживающую конструкцию (ствол), а также внутренние разводящие трубопроводы, которые размещаются по заранее спроектированной схеме. В зависимости от проекта и условий эксплуатации, в составе оборудования для автономного водоснабжения из артезианской скважины могут применяться различные способы подачи воды — как с насосной станцией, так и с автоматическим управлением уровнем воды в баке.

Водонапорные башни высотой 26 метров и общим объемом 160 м³ (в том числе 50 м³ – рабочий объем, 110 м³ – резервный запас воды) широко применяются в системах автономного водоснабжения для загородных домов, сельских водопроводных сетей, а также для обеспечения водоснабжения промышленных предприятий, фермерских хозяйств, коттеджных поселков и крупных деревень.

Работающая башня Рожновского повышает общую надежность системы водоснабжения за счет наличия аварийного и противопожарного запаса воды, который размещается в стволе башни. Это особенно важно для удалённых и сельских населённых пунктов, где стабильность водоснабжения играет ключевую роль.

Водонапорные башни — ключевые элементы автономных систем водоснабжения. В прошлом такие сооружения возводили из натурального камня, полнотелого кирпича и железобетона (особенно в советское время). Их архитектурная выразительность нередко превращала башни в исторические памятники и достопримечательности.

Современные водонапорные башни типа Рожновского изготавливаются преимущественно из металла. Такие металлические башни отличаются высокой прочностью, устойчивостью к коррозии и простотой транспортировки. Благодаря унифицированной конструкции, их легко доставить и смонтировать на любом объекте: промышленной площадке, сельскохозяйственном предприятии, строящемся жилом комплексе или коттеджном поселке.

Монтаж водонапорной башни осуществляется на бетонное фундаментное основание, что обеспечивает надежность и устойчивость конструкции. Подобные башни особенно востребованы в районах, где отсутствует централизованное водоснабжение, и в ближайшее время его строительство не планируется/

Резервуар башни выполняется круглой формы в плане с диаметром 2,4–2,6 метров, а его высота зависит от необходимого объема хранения воды — 15 м³, 25 м³, 50 м³. Объем резервуара определяется режимом водопотребления и характером работы насосной станции.

Полезный объем водонапорной башни должен быть достаточным, чтобы:

• в часы минимального потребления — аккумулировать подачу воды от насосов;
• в часы максимального расхода — компенсировать нехватку воды.

Для обеспечения бесперебойной подачи воды в холодное время года важно, чтобы происходил двукратный или трехкратный водообмен в сутки. Это позволяет предотвратить замерзание системы и сохранить её работоспособность зимой.

Почему выгодно купить водонапорную башню у проверенного производителя

Надежные компании с опытом работы предлагают не просто продажу водонапорных башен, а полный комплекс услуг: проектирование, изготовление, доставку, монтаж, подключение и пусконаладочные работы. Такой комплексный подход позволяет существенно сэкономить время и снизить затраты, исключая необходимость привлечения сторонних подрядчиков и риск ошибок при монтаже.

Наша компания производит водонапорные башни согласно действующим ГОСТам, техническим требованиям (ТП) и строительным нормам. Это гарантирует безопасность и надежность изделий, а также их долгий срок службы в различных климатических условиях — от суровых морозов и ветров до высокой влажности и агрессивной атмосферы.

Стоимость водонапорной башни зависит от нескольких факторов: объема резервуара (15 м³, 25 м³, 50 м³), высоты ствола (8 м, 12 м, 15 м, 18 м), а также от выбора внутренней и наружной антикоррозийной покраски. Башни Рожновского доступны на складе или изготавливаются под заказ в течение 14 дней. Мы принимаем индивидуальные заказы на водонапорные башни нестандартных размеров.

Купить башню Рожновского можно напрямую со склада завода-изготовителя в Украине с возможностью доставки по всей стране. Стоимость транспортировки составляет 40–50 грн с НДС за километр.

Каждый элемент конструкции проходит строгий контроль качества на заводе, включая ультразвуковую проверку сварных швов. Это значительно снижает риск протечек и механических повреждений в процессе эксплуатации. Металл водонапорной башни защищен от коррозии и воздействия агрессивных веществ, содержащихся в воде и атмосфере.

 Калькулятор водонапорных башен Рожновского: точный расчёт онлайн

Водонапорная башня Рожновского — ключевой элемент водоснабжения для населённых пунктов, производственных объектов, ферм, предприятий ЖКХ и военных частей.

Для правильного проектирования, расчёта и подбора конструкции важно точно определить её параметры. С этим справится онлайн калькулятор водонапорных башен Рожновского — удобный инструмент для инженеров, проектировщиков и заказчиков.

Калькулятор водонапорных башен — расчёт объёма, высоты и давления. Воспользуйтесь удобным онлайн-калькулятором, чтобы быстро рассчитать необходимый объём бака, высоту конструкции, площадь покраски водонапорных башен, размеры фундамента и создаваемое давление воды.
