Монтаж металлических конструкций ЛЭП

Монтаж металлических опор ЛЭП — один из ключевых этапов строительства воздушных линий электропередачи, от которого напрямую зависит надежность, безопасность и долговечность эксплуатации всей энергосистемы. Установка конструкций выполняется в соответствии с проектной документацией, требованиями ПУЭ, ДБН и нормативами по устройству электрических сетей.

Строительство ВЛ включает подготовку трассы, геодезическую разбивку, устройство фундаментов, сборку секций, подъем и выверку опор, монтаж траверс, изоляторов и грозотросов, а также последующее натяжение проводов. В зависимости от типа конструкции и характеристик грунта применяются свайные, монолитные, анкерные и фундаментные блоки различной конфигурации.

При монтаже многогранных и решетчатых опор учитываются расчетные нагрузки, ветровой район, глубина промерзания грунта, длина пролета и масса металлоконструкций. Для высоковольтных линий 35–330 кВ особое внимание уделяется точности установки фундаментов, геометрии опоры и соблюдению допустимых отклонений при сборке.

I. Подготовительный этап: Проектирование и геодезия

Любой монтаж начинается с детальной подготовки, которая сводит к минимуму риски и расходы на этапе строительства ЛЭП.

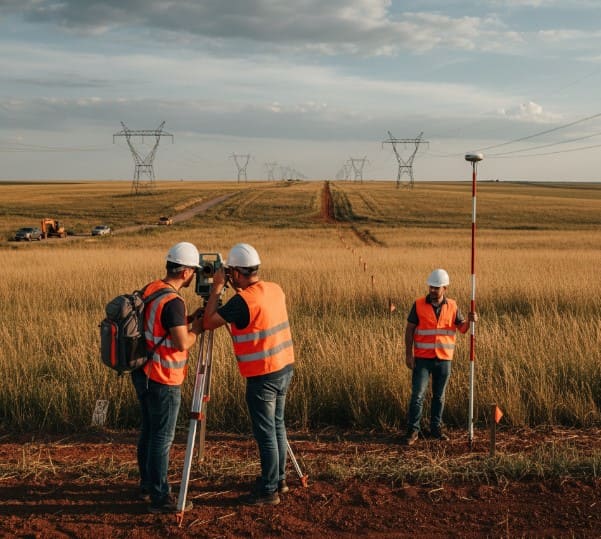

А. Разбивка трассы и геодезические работы

Первоначальный этап — разбивка трассы ВЛ. На этом этапе геодезисты определяют точное направление линии, места установки каждой опоры и расположение кабельных трасс.

1. Геодезическая съемка: Проводится точное измерение рельефа, углов поворота, мест пересечения с другими коммуникациями (дорогами, трубопроводами).
2. Разметка: На местности закрепляются оси будущих опор и центры котлованов под фундаменты с использованием теодолитов и высокоточных GPS-систем. Особое внимание уделяется анкерным и угловым опорам, поскольку они воспринимают максимальные продольные и поперечные нагрузки.

Б. Проектирование фундаментов: Расчет нагрузок

Выбор типа фундамента опор ЛЭП — критически важный этап. Конструкция основания должна выдерживать три основных вида нагрузок:

• Вертикальная нагрузка: Вес самой опоры, проводов, изоляторов, а также снеговые и ледовые отложения.
• Горизонтальная нагрузка: Ветровое давление, которое на высоких опорах может достигать критических значений.
• Выдергивающие усилия: Сила, возникающая при одностороннем натяжении проводов (характерно для анкерных и концевых опор), которая стремится вырвать фундамент из грунта.

Проект фундамента (часть КМД) обязательно включает светотехнический расчет и расчет ветровых нагрузок по соответствующим СНиП и ДСТУ, исходя из ветрового района Украины.

II. Типы фундаментов для опор ЛЭП

Выбор основания зависит от типа опоры ЛЭП, грунта и климатических условий. В строительстве ВЛ чаще всего используют два основных типа: железобетонные (грибовидные) и свайные (винтовые).

А. Железобетонные фундаменты (Грибовидные)

Это классический тип основания, используемый для решетчатых и большинства железобетонных опор.

• Конструкция: Фундамент состоит из опорной плиты (которая воспринимает выдергивающие усилия за счет пригруза грунтом) и вертикальной стойки (подножника).
• Технология установки: Требует рытья глубоких котлованов (с помощью экскаваторов или ямобуров), установки готового подножника на дно котлована с последующей обратной засыпкой и тщательной трамбовкой грунта.

Б. Свайные и свай-винтовые фундаменты

Свайные фундаменты со стальным ростверком получают все большее распространение, особенно для металлических многогранных опор и при работе на сложных грунтах (болотистые, пучинистые, вечномерзлые).

• Преимущества: Не требуют объемных земляных работ (нет необходимости в тяжелой землеройной технике), устойчивы к сейсмическим нагрузкам и морозному пучению. Монтаж опор ЛЭП может проводиться сразу после погружения свай.
• Технология: Сваи (обычно винтовые или забивные) погружаются на проектную глубину. Винтовые сваи ввинчиваются в грунт механическим способом (ротором) до достижения необходимой несущей способности, после чего на них монтируется ростверк (стальная рама) или анкерный блок.

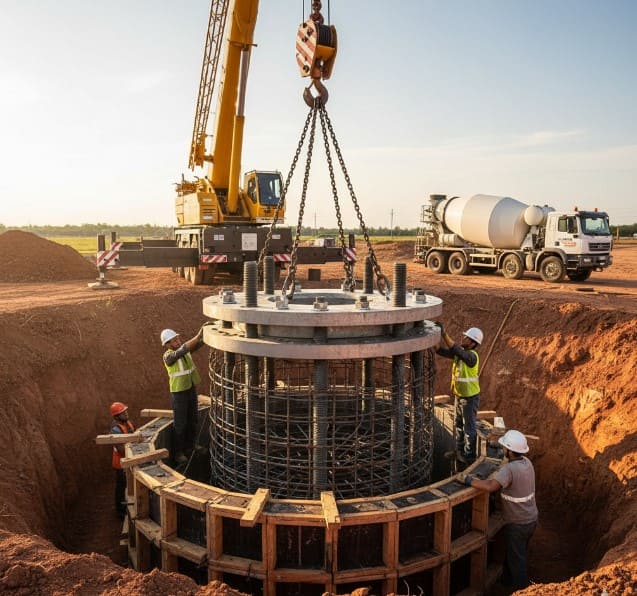

В. Анкерный блок для многогранных опор

Современные металлические многогранные опоры часто монтируются на фланцевое крепление с использованием анкерного блока (анкерного узла).

• Назначение:Анкерный блок представляет собой стальной каркас с комплектом высокопрочных анкерных болтов или шпилек, который заливается в бетонный фундамент на этапе его строительства. Фланцевое крепление позволяет максимально быстро и точно установить опору.
• Установка: После застывания бетона (набора проектной прочности) опору устанавливают на выступающие болты и фиксируют гайками. Это обеспечивает высокую точность вертикальной установки и надежность соединения, критически важную для высоких конструкций.

III. Технология и этапы монтажа опор ЛЭП

Процесс установки опор строго регламентируется и требует применения специализированной техники.

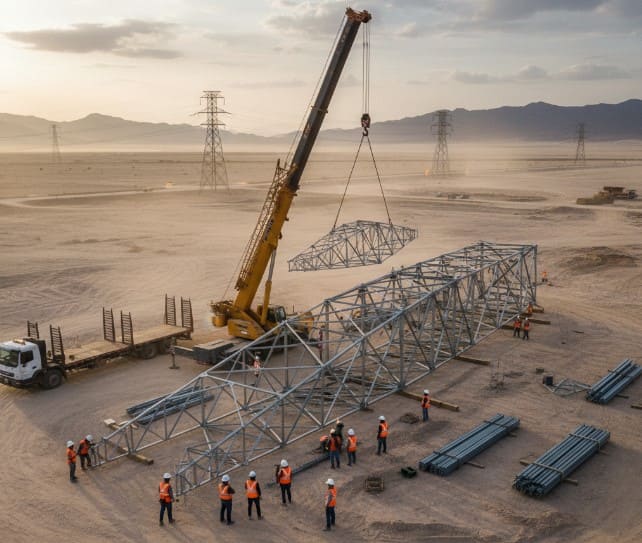

А. Сборка опоры

1. Сборка секций:Многогранные опоры поставляются секциями (до 12 м каждая) для упрощения транспортировки. Сборка ствола опоры производится на земле горизонтально с помощью телескопических соединений или болтов. На этом же этапе производится монтаж траверс, лестниц и рабочих площадок.
2. Навешивание арматуры: На опору монтируются изоляторы и часть линейной арматуры, что сокращает высотные работы после подъема.

Б. Подъем и установка опоры

Монтаж опор осуществляется с помощью мобильных кранов (для высоких конструкций) или тракторов со стрелой (для более низких).

1. Подготовка: Опору стропят в двух точках. Кран занимает позицию со стороны торца фундамента (для железобетонных опор) или в зоне анкерного блока (для металлических опор).
2. Подъем: Кран поднимает стрелу, выводя опору в вертикальное положение.
3. Выверка и закрепление: Опора опускается на фундамент.
   • При монтаже на анкерный блок: Опора надевается на болты, выравнивается по вертикали с помощью нивелира (контролируя положение фланца) и фиксируется гайками и контргайками. Точность выверки критически важна.
   • При монтаже в котлован: Опора выравнивается, и производится обратная засыпка грунтом с тщательной трамбовкой слоями.

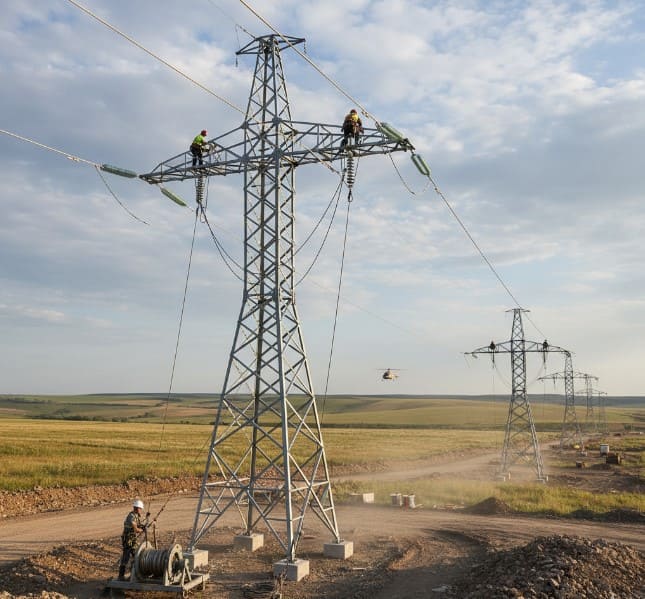

В. Натяжка и монтаж проводов

После установки всех опор на трассе приступают к монтажу проводов и грозозащитных тросов.

1. Раскатка проводов: Провода раскатываются по трассе с использованием раскаточных роликов (блоков), закрепленных на траверсах опор.
2. Натяжение: Провода поднимаются на проектную высоту и натягиваются лебедками и тяговыми машинами в соответствии с монтажными таблицами. Контроль стрелы провеса осуществляется с помощью теодолитов или специального измерительного оборудования.
3. Закрепление: После выверки провода закрепляют в зажимах на изоляторах.

IV. Пуско-наладочные работы (ПНР) ЛЭП

Монтаж опор — это только часть процесса. Пусконаладочные работы (ПНР) являются финальным и наиболее ответственным этапом, подтверждающим готовность линии к вводу в эксплуатацию.

А. Цель и основные этапы ПНР

Цель ПНР — проверка, настройка и испытание всего комплекса оборудования для обеспечения надежной и безопасной эксплуатации ЛЭП.

1. Подготовительные работы: Изучение проектной документации, визуальный осмотр всех элементов (опор, изоляторов, арматуры) на предмет повреждений и инвентаризация оборудования.
2. Механические испытания:
   • Проверка устойчивости опор: Контроль правильности установки и затяжки анкерных узлов.
   • Контроль натяжения проводов: Проверка соответствия фактической стрелы провеса проектным значениям (для предотвращения провисания и опасного сближения).
3. Электрические испытания:
   • Измерение сопротивления изоляции: Проверка качества изоляторов и отсутствия повреждений проводов.
   • Испытания повышенным напряжением: Проведение тестов для проверки изоляции в условиях, превышающих номинальные рабочие параметры.
   • Проверка переходных сопротивлений: Контроль качества контактов и соединений.

Б. Настройка систем защиты и финальный ввод

Финальная стадия ПНР направлена на обеспечение автоматической и надежной работы линии.

1. Настройка релейной защиты: Проверка и настройка релейных защит и автоматических выключателей, которые должны мгновенно отключать поврежденный участок в случае короткого замыкания или перегрузки.
2. Функциональные испытания: Пробный пуск линии под номинальной нагрузкой. Согласно нормативам, для ВЛ требуется 24 часа работы под нагрузкой для подтверждения ее стабильности и готовности к окончательной сдаче.

В. Документация и сдача объекта

После успешного завершения ПНР составляется полный пакет исполнительной документации, включающий акты скрытых работ (фундаменты, заземление), протоколы электрических испытаний и акт ввода линии в эксплуатацию.

V. Преимущества профессионального монтажа

Доверие монтажа опор ЛЭП сертифицированным компаниям, обладающим опытом работы с многогранными металлическими опорами и современными технологиями (горячее цинкование, свайные фундаменты), гарантирует:

• Долговечность: Соблюдение технологий установки, точный расчет фундамента и антикоррозионная защита обеспечивают срок службы опор до 50 лет.
• Безопасность: Профессиональный расчет ветровых и выдергивающих нагрузок исключает риск аварийного обрушения.
• Экономия: Правильная геодезическая разбивка и точный монтаж на анкерный блок сокращают время строительства и минимизируют расходы на последующее обслуживание и ремонт.
