Мачты Молниезащиты высотой 10,15,20,25,30,35,40 м

Роль Молниезащиты в Современном Строительстве

Внешняя система защиты зданий и сооружений от прямых ударов молнии (ПУМ) является неотъемлемой частью любого строительного проекта, особенно для промышленных, высотных и стратегически важных объектов. Мачты молниезащиты, или громоотводы, выступают в качестве ключевого элемента этой системы, принимая на себя разряд молнии и безопасно отводя его энергию в землю.

Задача громоотводной башни не просто в привлечении молнии, а в создании надежной зоны защиты над объектом, которая предотвращает ущерб оборудованию, конструкциям и, главное, обеспечивает безопасность людей от удара молнии.

В данном руководстве мы подробно рассмотрим типы мачт молниезащиты, методы их расчета, требования стандартов (ГОСТ, РД, ПУЭ) и ключевые аспекты монтажа.

1. Конструкция и Классификация Мачт Молниезащиты

Мачта молниезащиты – это вертикальная конструкция, установленная на земле или на здании, которая завершается молниеприемником.

1.1. Основные Компоненты Системы

Система внешней молниезащиты, в которой используется мачта, состоит из трех основных элементов:

1. Молниеприемник (Громоотвод): Непосредственно принимает разряд. Чаще всего представляет собой стальной или оцинкованный стержень, расположенный на вершине мачты.
2. Токоотвод (Спуск): Металлический проводник, который соединяет молниеприемник с заземляющим устройством и безопасно отводит ток молнии.
3. Заземляющее Устройство (Контур Заземления): Система электродов (вертикальных или горизонтальных), заглубленных в грунт, которая рассеивает энергию молнии в земле.

1.2. Классификация по Типу Молниеприемника

1.3. Классификация по Способу Установки

1. Отдельностоящие мачты: Устанавливаются на отдельном фундаменте вне защищаемого объекта. Это предпочтительный вариант для объектов I и II категории молниезащиты (повышенной взрыво- и пожароопасности), поскольку они минимизируют риск заноса высокого потенциала в здание.
2. Мачты на здании (стеновые/кровельные громоотводы): Более экономичный вариант, где мачта крепится непосредственно к кровле или фасаду здания. Используются для III и IV категорий защиты.

2. Высота Молниепремника и Проектирование Зоны Защиты

Эффективность молниезащиты определяется правильностью расчета зоны защиты, которая зависит от высоты молниеприемника. Расчеты регламентируются нормативными документами, такими как РД 34.21.122-87 и новый ГОСТ Р 59789-2021 (или европейский стандарт IEC 62305).

2.1. Уровни Надежности и Категории Защиты

Согласно нормативам, всем объектам присваивается определенный уровень защиты от ударов молнии (I, II, III, IV), соответствующий необходимой надежности:

• I Категория (Самая высокая надежность): Объекты с высоким риском взрыва (химические заводы, резервуары с топливом). Требуемая надежность: 0.98.
• II Категория: Объекты с риском пожара (склады горючих материалов). Требуемая надежность: 0.95.
• III Категория: Стандартный уровень защиты (жилые, общественные здания). Требуемая надежность: 0.9.
• IV Категория: Объекты с минимальным риском (сельскохозяйственные постройки). Требуемая эффективность: 0.8.

2.2. Методы Расчета для Пассивных молниеприемников

А) Метод Защитного Угла (для простых объектов)

Зона защиты одиночного стержневого молниеотвода представляет собой конус. Радиус защиты r на высоте h определяется формулой, связанной с высотой молниеотвода и уровнем надежности.

Чем выше молниеприемник, тем шире зона его защиты (радиус r на уровне земли). Например, для II категории защиты (надежность 0.95) радиус конуса на уровне земли r при высоте мачты до 30 м будет: r ≈ (1.5 - 0.002h)h.

Б) Метод Фиктивной Сферы (Rolling Sphere Method)

Этот метод, наиболее часто используемый в современных стандартах (МЭК), применяется для защиты объектов сложной геометрической формы.

Воображаемая сфера (радиус которой зависит от уровня защиты: R{I}=20 м, R{II}=30 м, R{III}=45 м, R{IV}=60 м прокатывается по всем поверхностям здания. Все точки, которых касается сфера, считаются незащищенными. Молниеприемники должны быть расположены так, чтобы сфера не касалась защищаемого объекта.

В) Расчет Высоты Молниеприемника

Высота мачты H является ключевым параметром, который рассчитывается исходя из высоты защищаемого объекта h и необходимого радиуса защиты r на его уровне. Чем выше молниеприемная мачта, тем больший радиус защиты она обеспечивает, что часто делает ее более экономически выгодной, чем установка множества низких мачт.

2.3. Расчет Активных Молниеотводов (ESE)

В отличие от пассивных систем, активные молниеотводы (ESE) используют параметр Δ L (выигрыш во времени инициирования лидера).

R_p = √{h(2D - h) + Δ L(2D + Δ L)}

Где R_p — радиус защиты, h — высота мачты, D — расстояние удара, Δ L — эффективная длина, зависящая от Δ t (времени упреждения).

3. Технические Требования к Конструкциям Мачт

Конструкция мачты должна отвечать требованиям механической прочности и электробезопасности.

3.1. Материалы и Антикоррозийная Защита

• Материал стойки: Как правило, используется сталь (углеродистая или низколегированная), алюминий или многогранные стальные опоры.
• Антикоррозийное покрытие: Критически важным является горячее цинкование. Этот метод обеспечивает слой цинка, который защищает сталь от коррозии на срок от 25 до 50 лет, что особенно важно для высоких конструкций громоотводных башен, требующих минимального обслуживания.
• Материал молниеприемника/токоотвода: Часто применяется оцинкованная стальная проволока диаметром не менее 8-10 мм или медный/омедненный проводник.

3.2. Нагрузки и Устойчивость

При производстве мачты учитываются следующие эксплуатационные нагрузки:

1. Ветровые нагрузки: Определяются в соответствии с ветровым районом эксплуатации (ПУЭ, СНиП). Высокие мачты должны иметь коническую или многогранную форму для уменьшения парусности.
2. Гололедные (обледенение) нагрузки: Особенно важны для северных регионов.
3. Сейсмические нагрузки: Учитываются при установке в зонах сейсмической активности.

3.3. Совмещение Функций (Мачты Освещения и Молниезащиты)

На многих промышленных объектах и спортивных стадионах применяются комбинированные мачты. Это осветительные мачты (например, с мобильной короной) или опоры ЛЭП, на вершину которых дополнительно устанавливается молниеприемник. Такое решение позволяет сэкономить место и снизить общую стоимость проекта.

4. Производство Мачт Молниезащиты: Технологии и Контроль Качества

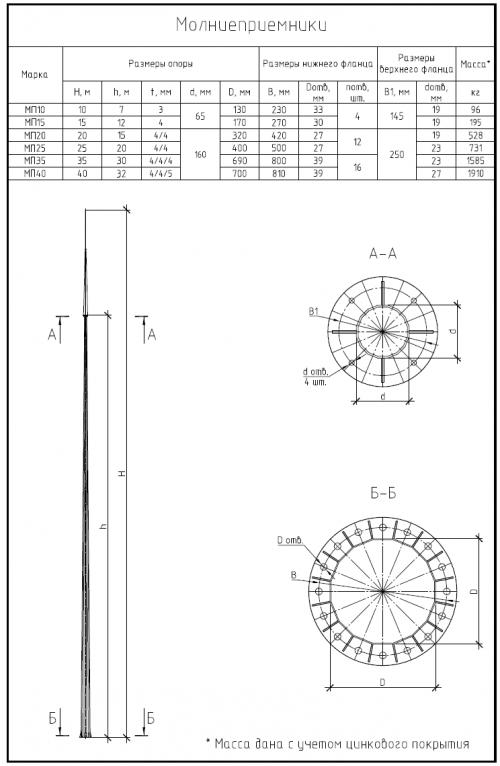

Чтобы обеспечить максимальную эффективность и долговечность, мачты молниеотводов изготавливаются с применением высокоточных технологий и строгим контролем на каждом этапе. Ниже представлены стандартные высоты молниеприемных мачт 10м, 15м, 20м, 25м, 35м, 40м, которые мы производим. Индивидуальные размеры - под заказ.

Технологический Процесс: От Проекта до Готового Изделия

Качественное производство мачт молниеотводов — это многоэтапный процесс, который начинается с точного проектирования и завершается строгим контролем качества готовой конструкции. Мы используем современное оборудование, чтобы обеспечить соответствие каждой мачты требованиям стандартов (ГОСТ, ПУЭ) и проектной документации.

1. Проектирование и Расчет Нагрузок:
   • Специалисты проводят расчеты на ветровую, снеговую и сейсмическую устойчивость мачты, учитывая регион эксплуатации.
   • Определяется оптимальная геометрия, высота опоры и толщина металлопроката.
2. Заготовка Металла:
   • Используется листовая сталь марок С235/С355 (высокопрочная сталь).
   • Производится лазерная или плазменная резка листов по заданным чертежам.
3. Формовка Ствола:
   • Листы гнутся на прессовом оборудовании для получения многогранного (конического) или трубчатого ствола мачты.
   • Многогранная форма обеспечивает высокую прочность при минимальном весе и снижает ветровую нагрузку на мачтовое сооружение.
4. Сборка и Сварка:
   • Секции мачты собираются и свариваются методом автоматической сварки под флюсом или полуавтоматической сваркой в среде защитных газов.
   • Особое внимание уделяется качеству сварных швов, так как они несут основную нагрузку.
5. Антикоррозийная Обработка (Горячее Цинкование):
   • Это ключевой этап, гарантирующий долговечность. После механической очистки мачта погружается в ванну с расплавленным цинком при температуре около 450 °C.
   • Толщина цинкового покрытия составляет от 60 до 120 мкм и обеспечивает защиту от ржавчины на срок до 50 лет без необходимости повторного обслуживания.
6. Установка Молниеприемника и Дополнительного Оборудования:
   • На вершину мачты крепится стержневой или активный молниеприемник, а также необходимые элементы для монтажа токоотвода.
   • При необходимости монтируются кронштейны для светодиодных прожекторов (в случае комбинированных опор).

Контроль Качества и Соответствие Стандартам

Качество мачт молниезащиты подтверждается многоступенчатым контролем:

• Контроль Сварных Швов: Проводится ультразвуковой или магнитопорошковый контроль для выявления скрытых дефектов.
• Контроль Геометрии: Проверка прямолинейности ствола и соответствия всех монтажных размеров чертежам.
• Контроль Цинкового Покрытия: Измерение толщины цинкового слоя согласно требованиям ГОСТ.

Все выпускаемые нами мачты сопровождаются паспортом качества и сертификатами соответствия, что гарантирует их надежность и легальность использования на объектах любой категории опасности.

5. Монтаж и Заземление Мачт Молниезащиты

Правильный монтаж молниеотвода и устройство контура заземления – это 50% успеха всей системы молниезащиты.

5.1. Фундамент

Выбор типа фундамента (монолитный, свайный, анкерная корзина) зависит от:

• Высоты и веса мачты.
• Ветровых нагрузок в регионе.
• Типа и несущей способности грунта.

Для высоких отдельностоящих мачт требуется разработка индивидуального проекта фундамента с учетом извлекающих сил.

5.2. Устройство Заземления

Заземляющее устройство принимает ток молнии и рассеивает его в грунте. Основные требования:

• Сопротивление Заземления: Для III категории молниезащиты сопротивление контура должно быть не более 10 Ом. Для более высоких башен категории I и II (взрывоопасные объекты) требования могут быть более строгими (например, не более 4 Ом).
• Конструкция: Чаще всего используется кольцевой контур вокруг объекта или модульное глубинное заземление (вертикальные стержни, погружаемые на большую глубину), которое более эффективно в грунтах с высоким удельным сопротивлением.
• Соединения: Все соединения токоотводов с молниеприемником и заземлителем должны быть надежными (предпочтительно сварные) и иметь контрольные точки для периодического измерения сопротивления.

5.3. Защита от Заноса Потенциала

Особое внимание уделяется отдельностоящим мачтам. При ударе молнии в такую мачту между ней и защищаемым объектом возникает разница потенциалов.

Расстояние между отдельностоящей мачтой и объектом (зона безопасности) должно быть не менее 0.5 метров, чтобы предотвратить пробой (искрение) и занос высокого потенциала.

6. Экономические Аспекты и Выбор Поставщика

Решение купить мачту молниеотвода должно основываться не только на цене, но и на гарантии соответствия проектным требованиям.

6.1. Что Влияет на Цену?

• Высота громоотвода: Основной фактор, определяющий расход металла и сложность производства.
• Тип молниезащиты: Активные ESE-системы, как правило, дороже пассивных, но могут быть более экономичными в пересчете на площадь защиты.
• Антикоррозийное покрытие: Горячее цинкование удорожает конструкцию, но критически важно для долговечности.
• Комплектация: Наличие токоотводов, изоляторов, кронштейнов и заземляющих устройств.

6.2. Рекомендации по Выбору

При выборе производителя или поставщика мачт молниезащиты убедитесь:

1. В наличии сертификатов соответствия на продукцию и материалы.
2. В предоставлении услуги по светотехническому и ветровому расчету.
3. В возможности индивидуального проектирования конструкции под сложные климатические условия.

Заключение

Мачты молниезащиты – это не просто металлические столбы, а высокотехнологичные, рассчитанные конструкции, обеспечивающие безопасность и сохранность инвестиций в инфраструктуру. Правильный выбор типа мачты, точный расчет зоны защиты и профессиональный монтаж контура заземления являются гарантом надежной работы всей системы на протяжении десятилетий. Инвестиции в качественную молниезащиту всегда оправданы, поскольку предотвращают значительно больший ущерб от неконтролируемого удара молнии.
