Мачты освещения и вышки
В наше время мачты наружного освещения по своему функциональному назначению можно разделить на мачты освещения проездов и дорог, автострад, площадей городов, больших открытых территорий, стадионов, спортивных площадок, производственных площадок, открытых складов промышленных предприятий, терминалов, а также площадок для погрузки и разгрузки оборудования и изделий. Современные проблемы энергоэффективного освещения многогранны и имеют широкий спектр. Их решением сейчас занимается большое количество фирм и организаций, работающих в области светотехники для наружного освещения, производства мачт, высоких опор, осветительных вышек в том числе и компания производитель "Схид-будконструкция", Киев.
Широкий ассортимент мачтовых опор – палка о двух концах. С одной стороны он дает строительным компаниям и непрофессиональным строителям настоящую свободу, а с другой создает известную проблему выбора. Какие же вышки лучше выбрать для освещения той или иной площади? Какие параметры следует учитывать перед монтажом? Найти ответы поможет простое сравнение их характеристик и сопоставление их с общими требованиями к освещенности территорий.
Высота мачты освещения, равно как и мощность электроосветительных приборов влияют на степень освещенности. Высота установки прожекторных светильников обычно превышает 12 м и больше. Вес мачты освещения зависит от толщины металла и высоты. Обычно для прожекторных светильников размерами до 1 м, характерен вес около 30 кг. Прожекторы крепят на кронштейнах для монтажа осветительных приборов позволяющим менять угол наклона прожектора. Стоимость мачты во многом зависит от применяемого антикоррозионного покрытия.
Производство мачт освещения со стационарной короной
Мачта освещения производится из листовой стали путем гибки многогранного сечения на современном оборудовании. Нужная высота высокомачтовой опоры набирается из телескопических секций разной длины, которые вставляются одна в другую. Документация, которая разрабатывается для изготовления мачт, в общем и целом содержит одинаковые требования к конструкции, и имеет отличия в том, будет ли на ней установлена мобильная или стационарная корона.
В мобильной короне группа мощных светильников собрана в «люстру» в виде кольца, которое может перемещаться вдоль опоры с помощью тросового привода, находящегося в полости опоры. Лебедка, электродвигатель, пусковое устройство размещаются в основании опоры или в отдельном шкафу, устанавливаемом рядом. Обслуживание прожекторов производится с земли при опущенной «люстре». В мачтах со стационарной корой обслуживание происходит с телескопической вышки.
Мачты освещения рассчитываются на IV, V, VI ветровые районы Украины, в зависимости от того, в какой зоне будет использоваться мачта. Различные риски, связанные с сейсмологическими, геологическими и климатическими факторами, играют определяющую роль при проектировании и производстве мачт, высокомачтовых осветительных установок. В характеристиках мачт освещения отмечают: вид источников света (лампы накаливания, люминесцентные лампы), мощность прожекторов, систему освещения (общее равномерное, общее локализованное, местное и комбинированное), направление светового потока и характер света (прямой, рассеянный, отраженный). Для крепления осветительной арматуры заводами изготовляются крюки, кронштейны, короны, подвески, держатели. Использование этих изделий уменьшает трудоемкость и стоимость электромонтажных работ, повышает их качество.
Особые трудности для эксплуатации осветительных мачт вызывает обслуживание светильников, как правило, установленных на значительной высоте от пола (земли). Выполнение работ по замене источников света и загрязненных частей, участвующих в образовании светотехнической схемы светильников, зависит от наличия приспособлений или устройств для доступа к ним. В зависимости от высоты мачты, установки светильников для обслуживания прожекторов могут быть использованы: приставные лестницы или стремянки; передвижные и самоходные телескопические и шарнирно-телескопические вышки; спускные устройства.
Телескопические подъемники, смонтированные на автомашинах, широко и успешно применяются для обслуживания светильников наружного освещения, установленных на мачтовых опорах на высоте 6 метров и более от уровня земли или тротуара. Обслуживание осветительных установок с приставных лестниц и стремянок допускается при высоте подвеса светильников, не превышающей 5 метров.
Возможно использовать высокомачтовые опоры для установки антенн. В качестве антенных опор возводятся металлические мачты с оттяжками, или свободностоящие металлические башни и железобетонные башни. По стоимости мачта с оттяжками дешевле башни, но для ее установки требуется большая площадь.
Мачтовая конструкция опоры защищена от коррозии методом горячего цинкования. Технология цинкования заключается в нанесении равномерного тонкого слоя цинка на поверхность металла. Цинк, благодаря своим химическим свойствам, препятствует контакту основного металла со средами, способными привести к его разрушению. Оцинкованная мачта гораздо более устойчив к коррозии, чем конструкция из черного металла. Обычная стальная мачта не имеет той естественной защиты, какой является оксидная пленка для многих цветных металлов — олова, цинка или алюминия.
Преимущества оцинкованных мачт освещения:
- Не подвержены быстрой коррозии, долговечны. Рассчитаны на высокое нагрузки.
- Устойчивы к перепадам температур, порывам ветра, стойки к гололеду.
- Имеют привлекательный внешний вид на протяжении всего срока эксплуатации.
- Возможны различные варианты сборки составных элементов граненой стальной мачты (фланцевое соединение, телескопическое).
- Удобство при транспортировке элементов конструкции к месту установки и удобство при монтаже мачты.
- Сооружения из стали являются прочными, надежными и — что немаловажно! - относительно недорогими.
Перед тем как купить металлические мачты освещения в Украине, нужно определиться с поставщиком, узнать о преимуществах той или иной компании-производителе. Наше предприятие имеет собственное производство опор освещения, делает их установку, выполняет электромонтажные работы. Постоянное наличие готовых осветительных мачт различных размеров, фундаментных закладных деталей, кронштейнов светильников, большие скидки от прайс цен от производителя, акционные предложения. Даем полный пакет документов: сертификаты соответствия требованиям ГОСТ, ДСТУ, паспорта качества, гарантия от производителя.

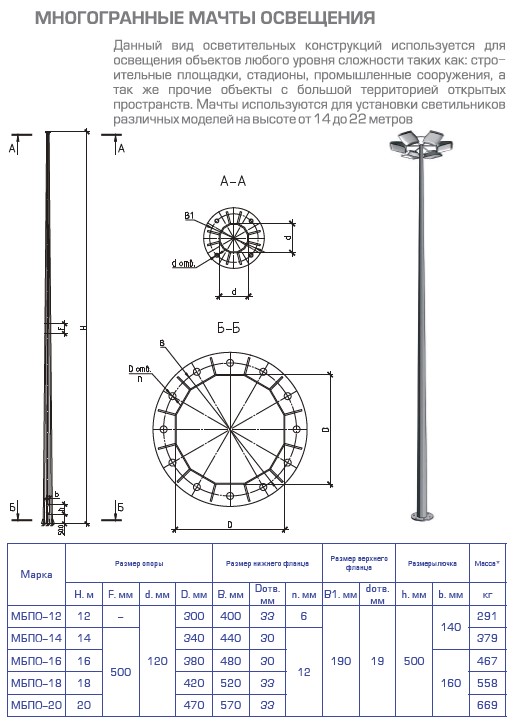

Ниже приводятся чертежи мачт осветительных производства ООО "Схид-будконструкция", Киев по которым можно выбрать высоту установки прожекторов:
- 12 метров
- 14 метров
- 16 метров
- 18 метров
- 20 метра
Требования к мачтам уличного освещения
Перед тем, как устанавливать мачты освещения, важно помнить о соблюдении следующих требований:
- строго соблюдать стиль городского ансамбля и пропорции в соотвествии с размерами уличных прожекторов;
- при проектировании прожекторного освещения тесно сотрудничать с заказчиком, с ответственными лицами, четко выполнять требования нормативов ГОСТа, ДСТУ, нормы СНиП и законодательства Украины;
- требуется выбирать место установки мачт освещения в соответствие с мощностью прожекторов, типом, характером светораспределения (прямого, отраженного, рассеянного света);
- нужно отказаться от использования металлоконструкций без оцинкованного покрытия из-за малой долговечности;
- точно по нормам устанавливать прожекторы по высоте и расстоянию до близлежащих объектов;
- выполнять монтаж осветительного оборудования (светильники или прожекторы) суммарной мощностью до 10 кВт;
- не допускать размещения осветительных мачт напротив архитектурных и исторических зданий, которые являются неразрывной частью городского контекста.
Установка мачт освещения на фундамент с закладными анкерами
Установка мачт освещения выполняется на заранее подготовленный фундамент с закладными анкерами, обеспечивающими надежное крепление конструкции. Монтаж включает выверку положения мачты, фиксацию фланцевого соединения и подключение электрического оборудования. Правильная установка осветительной мачты гарантирует устойчивость конструкции, безопасность эксплуатации и длительный срок службы системы наружного освещения.
Фундамент мачты освещения с закладными анкерами — это надежное основание для установки высоких осветительных конструкций на промышленных объектах, парковках, стадионах, автодорогах, складах и открытых площадках. Такой тип основания обеспечивает устойчивость мачты, равномерное распределение нагрузок и безопасную эксплуатацию системы освещения.
Наиболее востребованным решением считается железобетонный фундамент под мачту освещения с анкерной закладной деталью. Закладные анкеры заранее устанавливаются в бетонное основание, после чего выполняется монтаж мачты через фланцевое соединение. Это позволяет добиться высокой точности установки и упростить обслуживание конструкции.

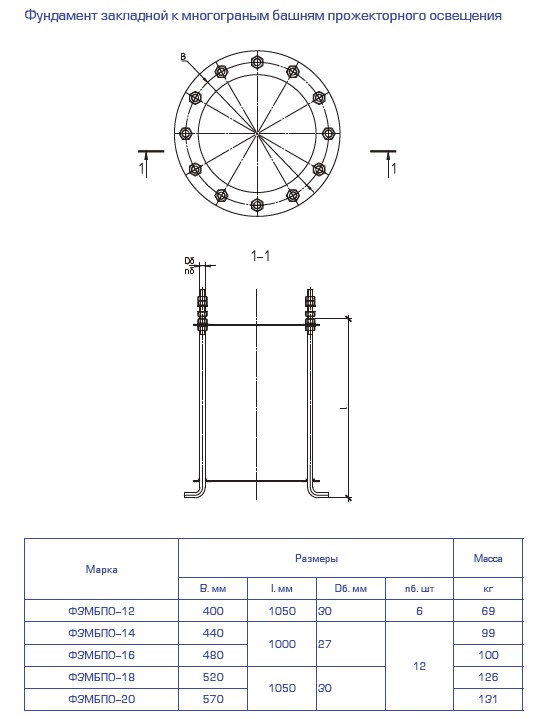

Конструкция фундамента мачты освещения с анкерной закладной
Фундамент под высокомачтовую опору состоит из монолитного бетонного основания и металлической анкерной группы. Закладная деталь включает стальные шпильки, соединенные между собой рамой или пластиной, которая фиксируется в бетонной массе.
После набора прочности бетона выполняется установка мачты освещения на фундамент с помощью анкерных болтов. Такая технология применяется для мачт высотой от 12 до 20 метров.
- монолитный бетонный фундамент;
- анкерная закладная группа;
- фланцевое крепление мачты;
- армирование основания;
- защитное антикоррозионное покрытие металла.
Преимущества фундамента с закладными анкерами
Фундамент под мачту освещения с анкерами обеспечивает высокую устойчивость конструкции даже при значительных ветровых нагрузках. Такой вариант применяется для наружного освещения территорий с повышенными требованиями к надежности.
- высокая несущая способность;
- надежная фиксация осветительной мачты;
- устойчивость к вибрациям и опрокидыванию;
- быстрый монтаж и демонтаж конструкции;
- долговечность при эксплуатации на открытом воздухе.
Как рассчитывается фундамент под мачту освещения
Расчет фундамента выполняется с учетом высоты мачты, массы конструкции, типа грунта, уровня грунтовых вод, ветрового района и глубины промерзания. Для каждой осветительной мачты проектируется индивидуальное основание, соответствующее строительным нормам.
При проектировании учитываются:
- высота и масса мачты;
- тип и несущая способность грунта;
- ветровые и снеговые нагрузки;
- глубина заложения основания;
- диаметр и количество анкерных шпилек.
Качественно выполненный фундамент под осветительную мачту гарантирует устойчивость конструкции, безопасность эксплуатации и длительный срок службы всей системы наружного освещения.
