Фундамент под металлические опоры освещения — это основа надежности и долговечности всей конструкции. Даже самая прочная стальная опора не обеспечит устойчивость без правильно рассчитанного и выполненного основания. От качества проектирования фундамента зависит безопасность эксплуатации, устойчивость к ветровым нагрузкам и срок службы системы наружного освещения.
Зачем нужен фундамент под опору освещения
Металлические опоры уличного освещения воспринимают вертикальные и горизонтальные нагрузки: собственный вес конструкции, вес светильников, кронштейнов, кабеля, а также ветровую нагрузку. Фундамент выполняет несколько ключевых функций:
- равномерно распределяет нагрузку на грунт;
- обеспечивает устойчивость к опрокидыванию;
- защищает конструкцию от просадки;
- повышает срок службы опоры освещения.
Особенно важно правильно подбирать тип основания для высоких опор 8–12 м, силовых конструкций и опор с размещением камер видеонаблюдения.

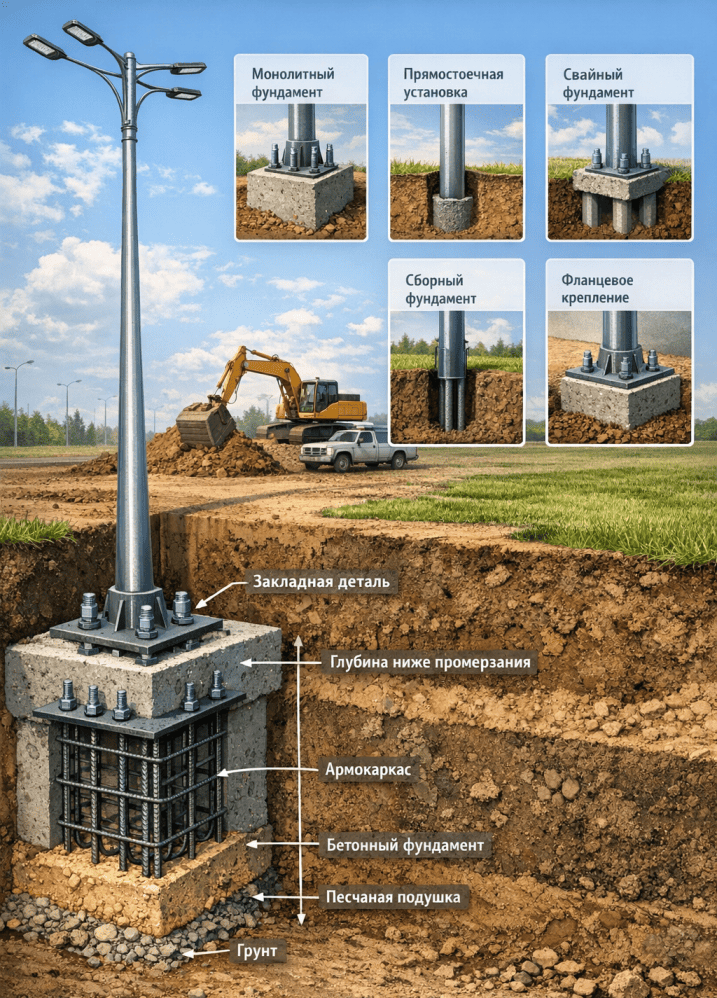

1. Монолитный бетонный фундамент
Самый распространенный вариант для установки фланцевых опор. Представляет собой железобетонный блок, залитый в котлован с установленной закладной деталью и анкерными болтами. Подходит для городских улиц, парков, промышленных территорий.
2. Сборный железобетонный фундамент
Готовые фундаментные блоки заводского изготовления позволяют ускорить монтаж. Применяются при массовом строительстве линий освещения и реконструкции объектов.
3. Прямостоечная установка (без фланца)
В этом случае нижняя часть металлической опоры бетонируется непосредственно в грунте. Такой способ используется для опор небольшой высоты (3–6 м) и облегченных конструкций.
4. Свайный фундамент
Применяется на слабых, водонасыщенных или пучинистых грунтах. Сваи передают нагрузку на более плотные слои почвы, обеспечивая устойчивость даже при сложных геологических условиях.
Расчет фундамента под опору освещения
Расчет выполняется с учетом следующих факторов:
- высоты опоры;
- массы металлоконструкции;
- площади ветрового воздействия;
- климатического района;
- типа и несущей способности грунта;
- глубины промерзания.
Глубина заложения основания должна быть ниже уровня промерзания грунта, чтобы избежать выталкивания конструкции при сезонных подвижках почвы. Для большинства регионов глубина составляет от 1,2 до 1,8 м, однако точное значение определяется инженерно-геологическими изысканиями.
Требования к бетону и армированию
Для монтажа фундамента под металлические опоры освещения обычно применяется бетон класса не ниже B20–B25. Армирование выполняется пространственным каркасом из стальной арматуры, что повышает прочность и устойчивость к трещинообразованию.
Анкерные болты должны быть надежно зафиксированы в закладной детали и строго выровнены по шаблону. Ошибки в расположении анкеров приводят к перекосам при монтаже опоры.
Этапы устройства фундамента
- Разметка участка и подготовка котлована.
- Устройство песчано-щебеночной подушки.
- Монтаж опалубки и армокаркаса.
- Установка закладной детали с анкерными болтами.
- Заливка бетонной смеси.
- Выдержка бетона до набора прочности (не менее 7–28 суток).
- Монтаж металлической опоры освещения.
Соблюдение технологии гарантирует отсутствие перекосов, трещин и преждевременного разрушения основания.
Особенности фундамента для силовых опор
Силовые металлические опоры освещения (толщина стенки 4 мм и более) требуют усиленного фундамента. Увеличивается диаметр и глубина основания, применяется более мощное армирование. Это необходимо для компенсации повышенной ветровой нагрузки и массы оборудования.
Ошибки при устройстве фундамента
- недостаточная глубина заложения;
- отсутствие геологических изысканий;
- неправильная фиксация анкерных болтов;
- использование бетона низкой марки;
- монтаж опоры до полного набора прочности бетона.
Такие ошибки могут привести к наклону опоры, растрескиванию основания и аварийным ситуациям.
Стоимость фундамента под опору освещения
Цена зависит от габаритов основания, объема бетонных работ, сложности грунта и удаленности объекта. В смету включаются земляные работы, материалы, армирование, доставка бетона и монтаж закладных деталей. При серийном строительстве линии освещения стоимость одного фундамента снижается за счет масштаба работ.
Почему важно заказывать расчет у специалистов
Фундамент под металлические опоры освещения — это инженерная конструкция, требующая точных расчетов. Профессиональный подход позволяет:
- оптимизировать расход бетона и арматуры;
- обеспечить нормативную устойчивость;
- гарантировать безопасность эксплуатации;
- увеличить срок службы опоры до 25–50 лет.
Комплексный подход к проектированию и строительству основания обеспечивает надежную работу системы наружного освещения в любых климатических условиях.
Вывод: правильно рассчитанный и выполненный фундамент под металлические опоры освещения — это основа безопасности, устойчивости и долговечности всей осветительной инфраструктуры. Экономия на основании недопустима, поскольку именно фундамент принимает на себя основные нагрузки и обеспечивает стабильность конструкции на протяжении десятилетий.
