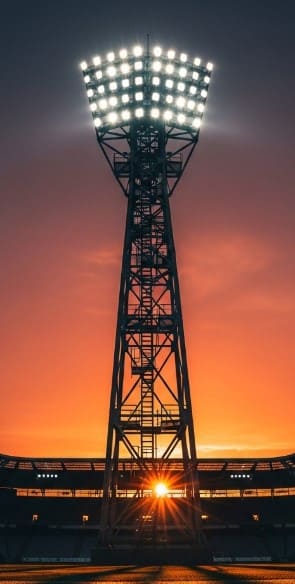

Осветительная мачта ПМС, прожекторные мачты ПМЖ, молниеотводы

machty_PMSМачтовое освещение - важный элемент в системе наружного освещения промышленных и гражданских объектов. В зависимости от площади и особенностей освещаемого участка местности, для её освещения могут использоваться мачты высотой от 10 до 45 метров. Общее количество прожекторов, устанавливаемых на мачтах высотой 10 метров, не превышает обычно 10 штук, на вышках высотой 15-30 метров устанавливают 15-20 прожекторов, а на 45 метровых - количество прожекторов может достигать 100 штук.

Осветительные мачты ПМС, прожекторные типа ПМЖ изготавливаются в различных исполнениях. Прожекторные мачты ПМЖ изготавливаются на железобетонной стойке СК, СЦ, в отличие от типа ПМС, где стойка опоры металлическая.

Выбор вида прожекторной мачты и типа фундамента, производится проектной организацией, привязывающей типовой проект к данной площадке, с учетом местных условий, требуемого освещения, ветрового района и геологических характеристик грунтов основания.

ООО "Схид-будконструкция", Киев изготавливает и продает прожекторные мачты типа ПМС и ПМЖ на протяжении всего периода работы завода. За это время цены на осветительные мачты остаются лучшими на рынке Украины. Осветительные вышки, изготовленные на производственных мощностях нашего завода надежны и долговечны. Мачтовые сооружения нашего производства покупаются ведущими предприятиями энергетического комплекса, что является ярким подтверждением высокого качества изготовления и приемлемой цены в Украине.

В отличие от прежних поколений, современные украинцы не сталкиваются с проблемой отсутствия искусственного освещения. Благодаря использованию электроэнергии и необходимых осветительных приборов мы можем комфортно жить и работать днем и ночью. Сложно переоценить значимость мощных осветительных мачт для современного производства. Конечно, оптимально, когда поблизости проходит линия электропередач – достаточно подключиться и иметь качественное прожекторное освещение. Поэтому актуальным решением становится использование мощных источников света – одним из уверенных лидеров сегодня остаются осветительные мачты компании "Схид-будконструкция". Их использование завоевало широкое признание многими заказчиками в Украине.

Осветительные мачты серии 3.501.2-123

Серия 3.501.2-123 "Мачты осветительные высотой 21, 28, 35, 45м" разработана проектным институтом "МОСГИПРОТРАНС". Осветительные вышки предназначены для освещения территорий железнодорожных станций и узлов, стадионов, аэропортов и других открытых территорий. Для этого на осветительных мачтах с молниеотводом устанавливаются осветительные приборы дальнего действия с ксеноновыми, галогенными, ртутными лампами и лампами накаливания. Металлические конструкции изготавливают сварными из нескольких блоков и верхней прожекторной площадкой. Общая высота мачты складывается из суммарной высоты составных блоков.

Стационарные мачты чаще всего устанавливаются на аэропортах, стадионах , железнодорожных станциях и других крупных объектах и имеют бетонное или железобетонное основание. При желании заказчика или при соответствующих условиях в комплект поставки может быть включено антикоррозийное покрытие, отдельные молниеотводы, дополнительные элементы и другие опции.

Высота осветительной мачты «h-21» «h-28» «h-35» «h-45»
Количество секций 3 4 5 6
Общая высота, мм 21000 28000 35000 45000
Масса в зависимости от ветрового района, т от 2,86 от 3,47 от 3,58 от 7,05

Прожекторные мачты ПМС серия 3.407.9-172

Прожекторные мачты предназначены для освещения и молниезащиты открытых распределительных устройств (ОРУ) электрических подстанций напряжением 35-500 кВ, объектов нефтепровода и хранилищ. Металлоконструкции изготавливаются по типовым проектом серии 3.407.9-172 выполненым проектным институтом "СЕВЗАПЭНЕРГОСЕТЬПРОЕКТ ".

Прожекторные осветительные мачты разработаны в двух вариантах на:

- железобетонных стойках (ПМЖ-16,6, ПМЖ-19,3, ПМЖ-22,8) высотой 22,8м; 19,3м; 16,6м;

- металлических опорах (ПМС-32,5, ПМС-29,3, ПМС-24) высотой 32,5м; 29,3м; и 24м.

Прожекторные мачты ПМЖ-16,6 оборудованы площадками, лестницами для подъема и молниеотводом. Стальные прожекторные мачты ПМС-24 с молниеотводом имеют вид свободно стоящих опор решетчатой конструкции из углового и листового проката.

Осветительные прожекторные вышки, изготавливаются для использования в различных климатических и природных поясах. Высокий класс защиты электрооборудования, обеспечивает эксплуатацию осветительного оборудования практически при всех видах осадков. Осветительные конструкции можно перевозить любым транспортом, есть возможность разбирть на комплектующие узлы. При необходимости сами мачты можно использовать не по прямому назначению, а в качестве высоких молниеотводов.
 ООО "Схид-будконструкция" изготавливаются металлоконструкции на жб опоры (тросостойки, молниеотводы, площадки, лестницы, крепежные элементы) на железобетонные опоры по техническому проекту серии - 3.407.9-172 «Прожекторные мачты и отдельно стоящие молниеотводы». Стальные элементы производятся из стали С235, С245, С255 и С345 в зависимости от региона поставки.

Тип мачты ПМС-24.0 ПМС-29.3 ПМС-32.5
Общая высота, м 31,75 37,05 40,25
Вес, кг 2623 3361 3878
Размер до площадки, м 24,00 29,30 32,50
Размер тросостойки, мм 2790 2790 2790
Количество секций (стоек) до площадки 2 3 3
Первая секция, м 11,70 5,30 8,50
Вторая секция, м 11,70 11,70 11,70
Третья секция, м - 11,70 11,70

 Прожекторные мачты ПМЖ проект 3.407.9-172

Прожекторные мачты ПМЖ-16,6, ПМЖ-22,8, ПМС-24, ПМС-29,3, ПМС-32,5  изготавливаются в сварном и частично болтовом соединении,поэтому в случае транспортировки по железной дороге или автотранспортом отгрузка производится:

- верхняя площадка и молниетвод сварной;

- лестницы с ограждением поставляются отдельными элементами;

- готовая мачта собирается на жб стойках СК, СЦ на стройплощадке.

Маркировка мачты ПМЖ-16.6 ПМЖ-19.3 ПМЖ-22.8
Общая высота, м 24,3 27,05 30,55
Масса, кг 950 973 1200
Высота до площадки, м 16,6 19,3 22,8
Высота тросостойки, мм 2740 2740 2740


 machta_PMG  Антикоррозийная защита металлических элементов в соответствии со СНиП 2.03.11-85 «Защита строительных конструкций от коррозии» производится:

- методом горячего цинкования;

- методом холодного цинкования;

- лакокрасочными материалами: грунт ГФ-021, грунт ГФ-021 + эмаль ПФ-115, лак БТ-177 (суспензия алюминиевой пудры в битумном лаке);

- другие покрытия по согласованию с заказчиком.

Заказать мачты освещения просто и удобно. Сроки поставки мачтовых сооружений и их элементов минимальны, позволяющие удовлетворить ваши потребности в полном объеме. Также завод производит прожекторные мачты с молниеотводом, исходя из технических требований заказчика. Отметим, что в случае размещения индивидуального заказа металлоконструкция мачты будет произведена в кратчайшие сроки.
Надеемся, широкий выбор типов мачтовых сооружений, высокий уровень квалификации наших специалистов, конкурентные цены на мачты и должное качество изделий будет оценено вами по достоинству. Мы всегда рады взаимовыгодному сотрудничеству и готовы предложить выгодные условия поставок металлоконструкций мачтового типа.

Молниеотводы отдельно стоящие МС 3.407.9-172

Существуют различные способы защиты от молнии. Наиболее распространёнными методами является установка молниеотводной мачты. Отдельно стоящий громоотвод представляет собой металлический стержень (называемый молниеприёмником), устанавливаемый над защищаемым сооружением и соединённый с землёй заземляющим проводником. Этот проводник предназначен для отвода тока молнии в землю и называется токоотводом. Для лучшего соединения с землёй токоотвод в земле имеет разветвления, состоящие из нескольких металлических стержней, располагающихся подобно корням дерева. Вся эта подземная система называется заземлением. Когда нужно защитить от молнии какое-либо сооружение, то ставят на него или около него стержневой громоотвод такой высоты, чтобы всё сооружение попало в защищаемое пространство образуемое защитным конусом.

Молниеотводы МС представляют собой устройства, которые предназначены для защиты зданий и сооружений от удара молнии. Отдельно стоящие молниеотводы МС-31,7, МС-37, МС-40,2 служат для защиты от удара молнией открытых распределительных устройств ОРУ электроподстанций напряжением до 500 кВ.
Конструкция молниеотвода представляет собой пространственную решетчатую мачту, состоящую из секций элементов пирамидальной формы. Стыковка секций осуществляется болтовым соединением. Болтовые соединения могут заменяться на сварные по согласованию с заказчиком. При использовании болтового крепления применяются болты, соответствующие ГОСТ 7798-70. Все части молниеотвода доставляются на объект в виде отдельных секций. Устанавка молниеотвода МС производится на подготовленный железобетонный фундамент бригадой монтажников с использованием строительной техники.

Тип молниеотвода МС-31.7 МС-37.0 МС-40.2
Общая высота, м 31,74 37,04 40,24
Вес, кг 1809 2407 2853
Основание, мм 2500 3040 3340
Длина тросостойки, мм 2790 2790 2790
Количество блоков (стоек) до тросостойки 2 3 3
Длина первого блока, м 11,70 5,30 8,50
Длина второго блока, м 11,70 11,70 11,70
Длина третьего блока, м - 11,70 11,70

Молниеотвод состоит из трех частей:
• молниеприёмника
• заземляющего проводника
• заземлителя
Заземляющий проводник (токоотвод) – это проводник, который отводит заряд от молниеприемника к заземлителю, имеющий достаточно большое сечение.

Все составные части молниеотвода соединены между собой и закреплены к несущей конструкции. Чем выше от земли находится наземный объект, тем большая вероятность поражение его молнией, поэтому молниеотводы располагаются на максимально большой высоте на самом объекте, либо в виде отдельного сооружения рядом с объектом.

Молниеотводные мачты изготавливаются из стального проката – стали С245 (для климатических районов с расчетной температурой выше минус 40 градусов) и стали С345 (для районов с температурой ниже 40 градусов). Защита от коррозий производиться нанесением краски, содержащей алюминиевую пудру, оцинкованием, либо другим способом по согласованию с заказчиком.

ООО "Схид-будконструкция", Киев изготовит мачты молниеотводов различных типов, а также молниеприемники по эскизам и чертежам, выполненным заказчиком. Специалисты нашей компании предоставят вам более подробную информацию о продукции и ответят на ваши вопросы.
