Градуировочная таблица резервуара: Все, что нужно знать для точного учета топлива и жидкостей
В сфере хранения нефтепродуктов, химических реагентов, воды и других жидкостей точный учет является не просто требованием, а критически важным элементом безопасности и экономической эффективности. Центральное место в этом процессе занимает градуировочная таблица (или тарировочная таблица) для резервуаров 10, 15, 20, 25, 30, 40, 50, 60, 80, 100м3 и более.
Этот документ — ключ к пониманию того, какой объем жидкости находится в емкости при каждом конкретном уровне наполнения. От ее точности зависят финансовые отчеты, налоговые расчеты и предотвращение потерь. В этом подробном руководстве мы разберем, что такое градуировочная таблица, как она создается, какие методы применяются, и, самое главное, как получить максимально точный расчет для самых сложных типов резервуаров, включая горизонтальные цилиндры с коническими днищами и вагоны-цистерны со сферическими донышками.
Что такое градуировочная таблица и зачем она нужна?

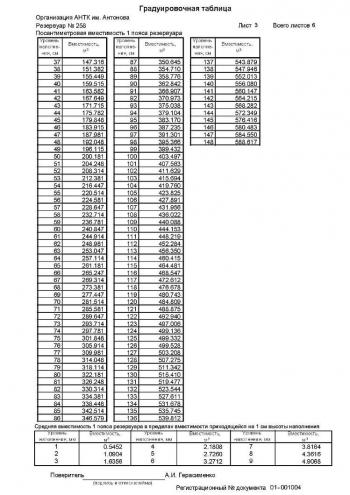

Градуировочная таблица (ГТ) – это официальный технический документ, представляющий собой таблицу соответствия между уровнем (высотой) налива жидкости в резервуаре и ее фактическим объемом (в кубических метрах) или массой (в килограммах).
Ключевые функции ГТ:
- Учет: Обеспечение точного приема, хранения и отпуска нефтепродуктов или других жидкостей (критично для АЗС и нефтебаз).
- Инвентаризация: Быстрое и надежное определение остатков в емкостях и топливных баках.
- Контроль: Мониторинг потерь и выявление утечек топлива.
- Нормативная база: ГТ является основанием для всех коммерческих и внутренних расчетов, что регулируется соответствующими ГОСТами (например, ГОСТ 8.346-79 для горизонтальных резервуаров).
Важно понимать: со временем из-за деформаций, температурных перепадов и осадки грунта, фактические параметры резервуара могут измениться. Это приводит к тому, что старая ГТ становится неточной. Именно поэтому требуется периодическая поверка и переградуировка емкостей.
Погрешность свыше 0,7% от номинального объема может служить основанием для внеочередной поверки.
Методы создания градуировочной таблицы: От теории до практики
Существует два основных, утвержденных ГОСТом, метода определения объема резервуара и составления градуировочной таблицы: геометрический (измерительный) и объемный (проливной).
1. Геометрический метод (Измерительный)
Этот метод основан на прямом измерении всех внутренних геометрических параметров резервуара с использованием высокоточных средств (лазерные тахеометры, рулетки, шаблоны). Он является основным для крупных и сложных емкостей.
- Этапы: Измерение диаметра и длины в нескольких сечениях; нивелировка дна для учета дефектов и наклона; замер внутреннего оборудования.
- Расчет: Полученные данные подставляются в сложные математические формулы, учитывающие неровности, деформации и тип донышек.
- Преимущество: Не требует наполнения/опорожнения резервуара, что экономит время и ресурсы.
- Нормативы: Точность должна соответствовать ГОСТам, например, 0.2% для резервуаров объемом 100–3000 м³.
2. Объемный метод (Проливной)
Проще и нагляднее, но более трудоемкий. Резервуар последовательно наполняется или опорожняется жидкостью (чаще всего водой) с помощью аттестованного мерного бака или расходомера.
- Этапы: Заливка строго отмеренных порций жидкости; фиксация уровня после каждой порции; внесение данных в таблицу.
- Преимущество: Наиболее точный метод, так как учитывает фактический объем, занятый жидкостью.
- Недостаток: Затраты на жидкость, время и утилизацию (если это не вода). Обычно используется для небольших емкостей (до 50 м³).
Математическая основа: Как рассчитать объем горизонтальной емкости?
Для горизонтальных цилиндрических резервуаров основной сложностью является расчет объема жидкости, который заполняет сегмент кругового сечения. В отличие от вертикальных емкостей, где объем растет линейно, здесь зависимость нелинейна.
Формула для цилиндрической части (Плоские донышки)
Объем на уровне заполнения при радиусе и длине цилиндра рассчитывается как произведение площади сегмента на длину.
Расчет для сложных донышек: Конические и Сферические
Наибольшая погрешность возникает при учете объема в торцевых элементах (донышках). Для повышения точности необходимо использовать численное интегрирование (например, метод Симпсона), чтобы рассчитать объем жидкости в двух донышках.
Метод численного интегрирования: Суть точности
Объем донышка рассчитывается как интеграл площади сегмента по всей длине донышка. На каждом малом участке вдоль донышка радиус сечения меняется, поэтому меняется и площадь сегмента.
Важность: Только численное интегрирование (как реализовано в нашем калькуляторе) дает высокую точность для сложных форм донышек, избегая значительных ошибок, свойственных упрощенному пропорциональному методу, особенно в средней части горизонтального резервуара.
Программные инструменты и Калькуляторы Градуировки
Для большинства пользователей создание градуировочной таблицы вручную или с помощью сложных численных методов нецелесообразно. На помощь приходят онлайн-калькуляторы градуировки и специализированное программное обеспечение.
Преимущества использования ПО:
- Скорость: Таблица генерируется мгновенно.
- Универсальность: Возможность выбора типа донышек (плоские, конические, сферические/эллиптические).
- Экспорт: Функции сохранения данных в формат Excel или PDF для дальнейшего использования и архивирования.
- Плотность: Учет плотности жидкости для расчета массы (кг), а не только объема (м³).
Обратите внимание: При формировании градуировочной таблицы резервуара на онлайн-калькуляторе убедитесь, что разработчики явно указывают на использование точных формул (интегрирования) для сложных донышек, а не упрощенных пропорциональных расчетов, которые могут дать погрешность, превышающую нормативные по ГОСТ.
Практические советы по эксплуатации градуировочных таблиц
Составление ГТ — это только половина дела. Ее корректное использование и поддержание актуальности не менее важны.
1. Влияние наклона резервуара
Даже небольшой наклон горизонтальной емкости (особенно при малых уровнях заполнения) может вызвать существенную ошибку в определении объема по стандартной ГТ. При поверке резервуара обязательно фиксируется его наклон (угол относительно горизонта) и при необходимости вносятся поправки в таблицу.
2. Учет температуры
Объем жидкости (особенно нефтепродуктов) сильно зависит от температуры. В градуировочной таблице указывается объем при стандартной (базовой) температуре. При фактических замерах уровня необходимо применять поправочные коэффициенты на температуру для приведения объема к стандартным условиям.
3. Контроль деформаций
При регулярной эксплуатации под воздействием внутреннего давления и внешних факторов (например, мороза) резервуары могут деформироваться. Если расхождение между объемом, полученным по ГТ, и данными автоматических систем учета (например, СИКН) превышает 0.7%, это служит прямым сигналом к необходимости внеочередной поверки и переградуировки емкости.
Нормативная база и требования ГОСТ
Использование градуировочных таблиц строго регламентировано в странах СНГ рядом государственных стандартов. Знание этих документов обязательно для предприятий, работающих с нефтепродуктами и химией.
- ГОСТ 8.380-80: Резервуары стальные вертикальные цилиндрические. Методика поверки. Устанавливает правила градуировки для крупных вертикальных емкостей (от 100 до 50 000 м³).
- ГОСТ 8.346-79: Резервуары стальные горизонтальные цилиндрические. Методика поверки. Регламентирует процесс для горизонтальных емкостей (обычно от 3 до 200 м³).
- Допустимая погрешность: Согласно ГОСТам, абсолютная погрешность определения объема не должна превышать установленных значений.
Соблюдение этих стандартов гарантирует, что ваша градуировочная таблица будет юридически состоятельной и обеспечит высокий уровень метрологической точности учета.
Итог: Градуировочная таблица как основа бизнеса
Градуировочная таблица — это не просто вспомогательный документ, а основа точного коммерческого учета. Она связывает простейший измеряемый параметр (уровень жидкости) со сложным и критически важным (объемом и массой).
В условиях современных требований к точности, особенно для горизонтальных резервуаров с коническими или сферическими донышками, критически важно использовать методы, основанные на точном геометрическом расчете и численном интегрировании, а не на устаревших упрощенных формулах.
Регулярная поверка и актуализация градуировочных таблиц в соответствии с требованиями ГОСТ и использование высокоточных инструментов для расчета сложных форм — залог минимизации потерь и обеспечения прозрачности всех финансовых и производственных процессов, связанных с хранением жидкостей.
Если вы столкнулись с расхождением данных между ручными замерами и показаниями автоматизированных систем, первое, что нужно проверить — это актуальность и точность вашей градуировочной таблицы.
